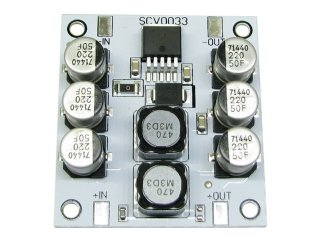

Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 5 А SCV0033-ADJ-5A

Артикул: SCV0033-ADJ-5A
Производитель:  Smartmodule
Минимум вход. напряжения, В: 1.5
Максимум вход. напряжения, В: 40
Минимум вых. напряжения, В: 1.2
Максимум вых. напряжения, В: 37
Тип преобразователя: понижающий
Исполнение: Встраиваемое
Номинальный ток, А: 5
Артикул: SCV0033-ADJ-5A
Штрих-код: 2000000012391
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

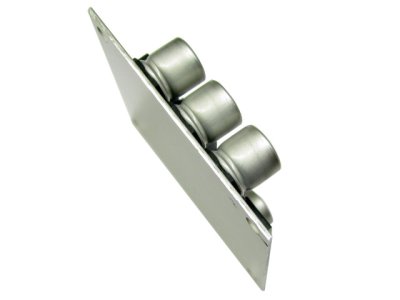

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 3 А (при Uвых = 12В) без установки дополнительного теплоотвода. Для токов от 3 А (при Uвых = 12В) к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 200см2. Радиатор может быть прикреплен винтами или стойками, для этого в модуле предусмотрены четыре отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Технические характеристики

Входное напряжение, не более 40 В
Выходное напряжение 1,2..37 В
Выходной ток во всем диапазоне напряжений 0..5 А
Ограничение выходного тока 5..6 А
Частота преобразования 150 КГц
Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В, Iвых = 3А 60° С
КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 5А 91%
Амплитуда пульсаций на выходе при Uвх = 25 В, Uвых = 12 В, Iвых = 5А 150 мВ
Диапазон рабочих температур -40..85° С
Защита от переполюсовки нет
Размеры модуля 55 х 51 х 12 мм
Вес модуля без радиатора 25 г
