Ручной осциллограф Jinhan JDS2023, 20 МГц, аналоговый + цифровой каналы, DDS

Артикул: JDS2023
Производитель:  JinHan
Артикул: JDS2023
Штрих-код: 2000000129464
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

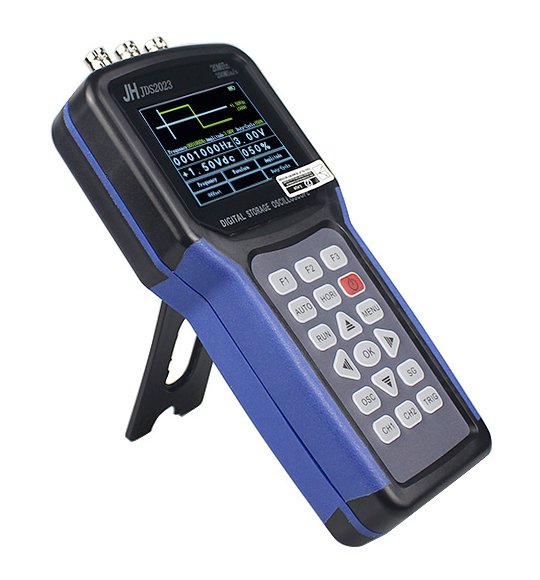

Ручной осциллограф Jinhan JDS2023, 20 МГц, аналоговый + цифровой каналы, DDS

Jinhan JDS2023 — ручной цифровой осциллограф, имеет полосу пропускания 20 МГц и частоту дискретизации – 200 МГц, разрешение оцифровки 8 бит и объем буфера данных 4 кБ. Помимо аналогово канала имеет дополнительный цифровой (триггерный) канал измерений и цифровой генератор частоты. Прибор предназначен для графического отображения электрических коллебаний, применяется для отладки электрических и электронных цепей.

Благодаря тому, что осциллограф имеет небольшие размеры и вес, эргономичную форму, а также широкий диапазон измеряемых напряжений и работает от аккумуляторов, он может стать полезным инструментом специалиста, занимающегося ремонтом электрических цепей и оборудования. Широкая полоса пропускания с кратным запасом дискретизации позволяет использовать его в сфере радиоэлектроники.

Отличительные особенности:

  • Частота дискретизации 200 МГц, полоса пропускания 20 МГц;
  • Цифровой триггерный канал;
  • Цифровой генератор сигнала высокой частоты;
  • Цветной 3.2-дюймовый ЖК-дисплей с разрешением 320 x 240;
  • Сохранение снимков экрана (до 6 штук) с возможностью переноса на ПК;
  • Интерфейс на английском языке;
  • Питание от Li-Ion АКБ типа 18650.

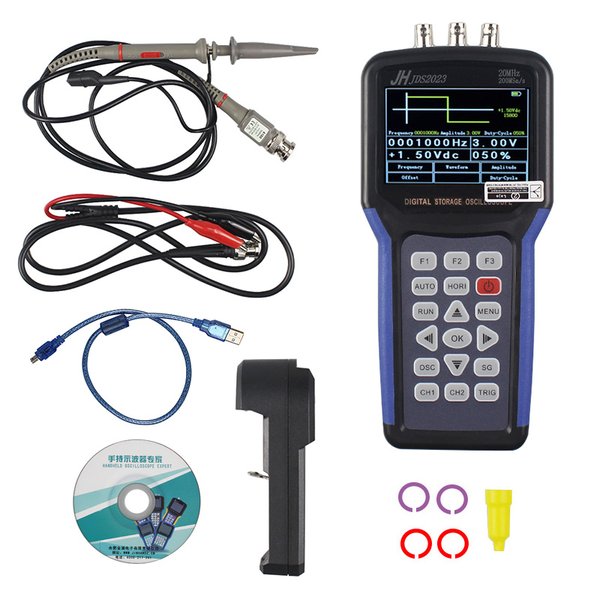

Комплектация:

  • Осциллограф,
  • Зарядник для АКБ,
  • USB-кабель для подключения к ПК,
  • Щуп измерительный для осциллографа с делителем (1X / 10X),
  • Руководство.

Технические характеристики

Количество каналов 1 + 1 цифровой (триггерный)
Импеданс входов 1MΩ 25pF
Соединение по току по переменному и постоянному (AC/DC)
Разрядность АЦП 8 бит
Диапазон измерений 40V (щуп 1X), 400V (щуп 10X), 2000V (с щуп 100X)
Чувствительность 10–5000 мВольт (щуп 1X)
Точность измерений ±3%
Размерность сетки времени 10 нс/дел – 5 с/дел
Режим развертки автоматический, нормальный, по сигналу
Курсорные измерения по X, по T
Размер буффера данных 4 кБ
Полоса пропускания 20 МГц
Частота дискретизации 200 МГц
Дисплей 3.2", 16bit color, TFT, 320 x 240
Режим вывода сигналов канал 1, канал 2
Режим отображения (развертки) по X, Y-T
Формат сохранения формы сигнала (скриншот) BMP
Цифровой генератор сигналов (DDS)
Формы сигнала синусоида, прямоугольник, треугольник, пила
Диапазон частот синусоида – 1Hz - 5MHz
другие формы – 1Hz - 1MHz
Регулировка скважности 0 – 100 %
Регулировка амплитуды 100mV – 4V
Физические характеристики
Габариты [ДхШхГ] 21.50 x 9.60 x 3.60 см
Вес [нетто/бруто] 370 г. / 1.130 кг
