USB-осциллограф (приставка к ПК) INSTRUSTAR ISDS205B, 20 МГц, 2 канала, DDS

USB-осциллограф (приставка к ПК) INSTRUSTAR ISDS205B, 20 МГц, 2 канала, DDS
Производитель: InstruStar
Артикул: ISDS205B
Штрих-код: 2000000052885
Наличие:  1 шт.
  • Самовывоз из магазина завтра
  • Доставим по Екатеринбургу 20 Ноября
  • Отправим в другой город 20 Ноября

5 750.00 р.

В корзину

1 Год гарантии
Подбор Монтаж Доставка Оплата Сертификаты Сервис-центр

Описание

INSTRUSTAR ISDS205B — виртуальный двухканальный цифровой осциллограф, производства компании INSTRUSTAR, имеет полосу пропускания 20 МГц с частотой выборки 48 МБ/с и большим объемом буфера данных: 1 Мб/канал. Реализует функции 2-х канального регистратора сигналов, анализатора спектра и прямого цифрового синтеза частоты (DDS).

Отличительные особенности:

  • Полоса пропускания: 20 МГц;
  • Количество каналов: 2 канала;
  • Скорость выборки: 48 МВ/с (Real time);
  • Режим измерений, курсорные измерения;
  • Объём памяти буфера 1МБ/канал;
  • Анализатор спектра FFT;
  • Встроенный генератор частоты DDS до 20 МГц;

Технические характеристики

Количество каналов 2
Импеданс входов 1MΩ 25pF
Соединение по току по переменному и постоянному (AC/DC)
Разрядность АЦП 8 бит
Диапазон измерений -6 ~ +6 Вольт (щуп X1)
-60 ~ +60 Вольт (щуп X10)
Точность измерений ±3%
Размерность сетки времени 10 нс/дел – 100 мкс/дел
Автоподстройка шкалы времени 10 Гц – 20 МГц
Защита входов Диод, 50 Vпик
Режим развертки автоматический, нормальный, по сигналу
Срабатывание развертки нарастающий и/или ниспадающий фронт
Уровень срабатывания развертки настраиваемый
Источкик сигнала для развертки 1-й или 2-й канал
Размер буффера данных 1МБ / канал
Полоса пропускания 20 МГц
Частота дискретизации 48 МГц
Режим вывода сигналов канал 1, канал 2, сумма, разность, произведение
Режим отображения (развертки) по X, Y-T и X-Y
Форматы сохранения формы сигнала OSC (проприетарный), XLS, BMP
Спектральный анализатор
Количество каналов 2
Полоса пропускания 20 МГц
Алгоритм преобразования БПФ (18 окон), корреляционный
Размер окна преобразования (отсчетов) 8–1048576 на канал
Спектральные измерения Уровень гармоник (1-7), Сигнал/шум (SNR), SINAD, ENOB, THD, SFDR
Фильтрация сигнала БИХ-фильтр (FIR) поддерживает произвольные размеры полосы пропускания, 17 различных
форм сверточных окон (прямоугольное, треугольное, Хэннинга и пр.)
Регистратор данных
Количество каналов 2
Частота оцифровки 1-й канал — 1 КГц – 24 МГц
2-й канал — 1 КГц – 16 МГц
Файл записи до 4ГБ, время записи зависит от частоты оцифровки
Прямой цифровой синтезатор частоты – DDS
Форма сигнала синусоида, меандр с регулировкой скважности, треугольник, нарастающий/ниспадающий пилообразный
Амплитуда сигнала до 9 Вольт (без нагрузки)
Выходной импеданс 200Ω±10%
Сдвиг сигнала ±2.5 Вольт
Частота генерации 1 Гц – 20 МГц для синусоиды
1 Гц – 2 МГц для других форм
Разрешение по частоте 1 Гц
Стабильность генерируемой частоты ±1 ×10-3 Гц
Точность генерируемой частоты ±5 ×10-3 Гц
Линейность треугольного сигнала ≥98% (1Гц – 10кГц)
Искажения синусоиды ≤0.8% (1кГц)
Время нарастания фронта меандра ≤100 нс
Регулировка скважности меандра 1–99%
Генерация сигнала частотной развертки
Диапазон частот частотной развертки Ограничен частотами генерации
Диапазон времени развертки 0.1–10 с
Амплитуда сигнала 0.5–10 Вольт
Физические характеристики
Габариты [ДхШхГ] 18 х 14 х 3 см
Вес [нетто] 350 г.
Внимание: Максимальная частота оцифровки может ограничиваться характеристиками ПК, к которому подключен осциллограф. Оцифровка с высокой частотой создает дополнительную нагрузку на центральный процессор и память.

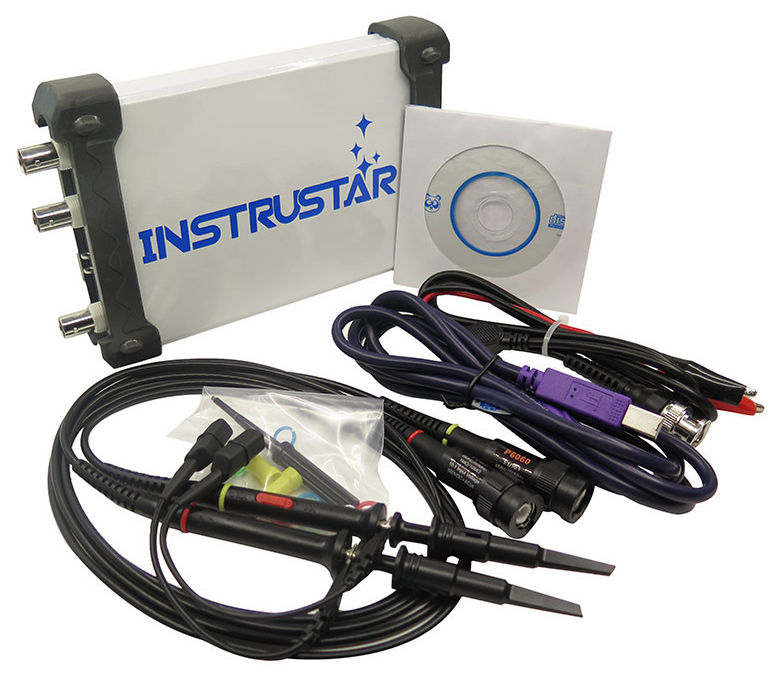

Комплектация:

  • USB-осциллограф ISDS205B - 1 шт.;
  • Пробники (щупы) осциллографические  - 2 шт.;
  • Переходник BNC на зажимы "крокодил" для DDS - 1шт.;
  • Кабель USB  - 1 шт.;
  • Программное обеспечение, CD-диск   - 1 шт.;
  • Руководство пользователя  - 1 шт.
