Описание

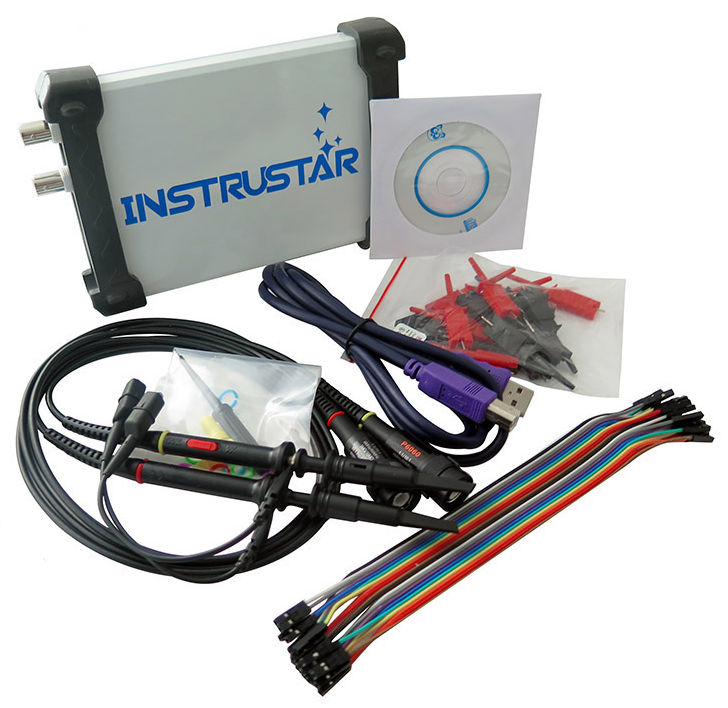

INSTRUSTAR ISDS205C — виртуальный двухканальный цифровой осциллограф, производства компании INSTRUSTAR, имеет полосу пропускания 20 МГц с частотой выборки 48 МБ/с и большим объемом буфера данных: 1 Мб/канал. Реализует функции 2-х канального регистратора сигналов и логического анализатора сигналов.

Отличительные особенности:

Полоса пропускания: 20 МГц;
Количество каналов: 2 канала;
Скорость выборки: 48 МВ/с (Real time);
Режим измерений, курсорные измерения;
Объём памяти буфера 1МБ/канал;
Анализатор логических сигналов, совместимый с ПО Saleae Logic.

Технические характеристики
Количество каналов	2
Импеданс входов	1MΩ 25pF
Соединение по току	по переменному и постоянному (AC/DC)
Разрядность АЦП	8 бит
Диапазон измерений	-6 ~ +6 Вольт (щуп X1) -60 ~ +60 Вольт (щуп X10)
Точность измерений	±3%
Размерность сетки времени	10 нс/дел – 100 мкс/дел
Автоподстройка шкалы времени	10 Гц – 20 МГц
Защита входов	Диод, 50 Vпик
Режим развертки	автоматический, нормальный, по сигналу
Срабатывание развертки	нарастающий и/или ниспадающий фронт
Уровень срабатывания развертки	настраиваемый
Источкик сигнала для развертки	1-й или 2-й канал
Размер буффера данных	1МБ / канал
Полоса пропускания	20 МГц
Частота дискретизации	48 МГц
Режим вывода сигналов	канал 1, канал 2, сумма, разность, произведение
Режим отображения (развертки)	по X, Y-T и X-Y
Форматы сохранения формы сигнала	OSC (проприетарный), XLS, BMP
Спектральный анализатор
Количество каналов	2 Полоса пропускания 20 МГц
Алгоритм преобразования	БПФ (18 окон), корреляционный
Размер окна преобразования (отсчетов)	8–1048576 на канал
Спектральные измерения	Уровень гармоник (1-7), Сигнал/шум (SNR), SINAD, ENOB, THD, SFDR
Фильтрация сигнала	БИХ-фильтр (FIR) поддерживает произвольные размеры полосы пропускания, 17 различных форм сверточных окон (прямоугольное, треугольное, Хэннинга и пр.)
Регистратор данных
Количество каналов	2
Частота оцифровки	1-й канал — 1 КГц – 24 МГц 2-й канал — 1 КГц – 16 МГц
Файл записи	до 4ГБ, время записи зависит от частоты оцифровки
Логический анализатор (в фирменном режиме)
Количество каналов	16
Частота оцифровки	1-8 каналы — 250 КГц – 24 МГц 9-16 каналы — 250 КГц – 16 МГц
Объем оцифровки	1 МБ – 2 ГБ
Логический анализатор (в режиме Saleae Logic)
Количество каналов	8
Частота оцифровки	25 КГц – 24 МГц
Анализ данных протоколов	Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse
Объем оцифровки	1 МБ – 10 ТБ
Физические характеристики
Габариты [ДхШхГ]	18 х 14 х 3 см
Вес [нетто]	350 г.
