Программируемый контроллер разряда аккумулятора.

Известно, что переразряд сильно сказывается на сроке службы и качественных параметрах аккумуляторов, а глубокий переразряд – и вовсе губителен! Контроллер SDC0009 позволяет защитить аккумулятор от переразряда.

Подключение автомобильного регистратора через контроллер разряда.
Устанавливая автомобильный видеорегистратор, каждый сталкивается с вопросом о способе подключения питания к видеорегистратору. Можно подключить питание от зажигания, чтобы регистратор работал только при повернутом ключе зажигания, или сделать питание видеорегистратора постоянным от аккумулятора автомобиля. У каждого из этих способов есть свои недостатки. При подключении питания от зажигания не будет возможности оставлять видеорегистратор включенным на стоянке. А ведь именно на стоянке могут произойти неприятности с автомобилем, а запись с видеорегистратора могла бы прояснить ситуацию. При постоянном же питании видеорегистратора можно «посадить» аккумулятор, на длительное время оставив его включенным специально или же просто забыв выключить. Избавиться от этих проблем поможет программируемый контроллер разряда аккумулятора SDC0009.

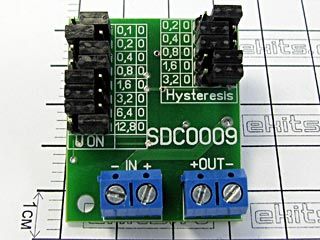

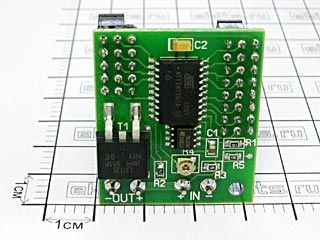

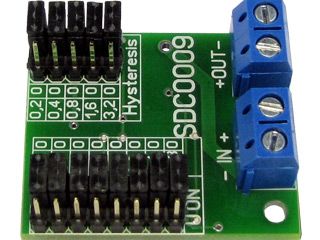

Описание

Джамперами на плате устанавливается параметр U_ON, задающий порог включения контроллером нагрузки, в диапазоне от 4В до 25,5В с дискретностью 0,1В. Так же джамперами устанавливается и смещение для отключения нагрузки контроллером — «Hysteresis», задаваемый в диапазоне 0,0 до 6,2В, с дискретностью 0,2В. Отключение нагрузки будет происходить при напряжении, вычисляемом по формуле:

U_OFF = U_ON — Hysteresis

Необходимо помнить, что при отключении нагрузки напряжение на аккумуляторе увеличится, поэтому важно правильно задать параметр Hysteresis, таким образом, чтобы при отключении нагрузки контроллером, напряжение не поднялось сразу до уровня U_ON. В противном случае контроллер будет циклически включать и выключать нагрузку с частотой 1 раз в секунду.

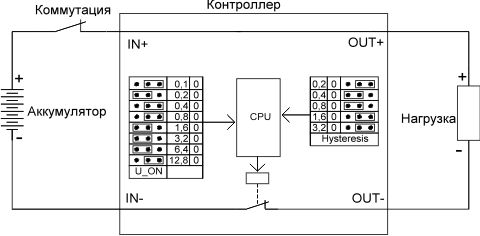

Данный контроллер, может быть использован для аккумуляторов любых типов. Контроллер, при напряжении питания контроллера в диапазоне 6В..30В позволяет коммутировать нагрузку до 15А, и в диапазоне питаний 4..6В не более 5А. Сопротивление контроллера на контактах коммутирующих нагрузку, во включенном режиме, не более 0,004 Ом. Контроллер питается от контролируемого аккумулятора и потребляет около 8мА. При эксплуатации контроллера, внешняя коммутация системы (аккумулятор + контроллер) должна происходить между аккумулятором и контроллером (рис. 1). Это позволит избежать разряд аккумулятора контроллером, когда нагрузка отключена. Контроллер работает полностью в автоматическом режиме, т.е. включение и отключение нагрузки происходит автоматически в зависимости от напряжения аккумулятора, и не требует какого либо сброса после отключения нагрузки. Сам аккумулятор может быть подключен одновременно как к нагрузке, так и к схеме заряда. Минимальное напряжение питания контроллера 4В, при меньшем напряжении нагрузка автоматически отключатся.

Подключение контроллера

Рекомендуется установить предохранитель между аккумулятором и входом контроллера.

Джампера могут быть переустановлены как до включения, так и во время работы контроллера, установленные джамперами параметры будут применены немедленно.

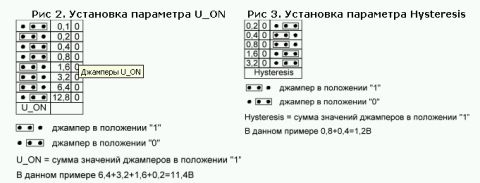

В секции «U_ON» устанавливается напряжение включения. Секция имеет 8 джамепров, каждый из которых должен быть установлен в правое или левое положение по аналогии с примером на рис 2. Отсутствие установленного джампера/джамперов приведет к некорректной работе контроллера.

На рис.2 приведен пример установки джамперов для 12В аккумулятора, где включение контроллера должно происходить при напряжении более 11,4В, а отключение при напряжении менее 10,2В см. Рис.3. В данном случае установленное джамперами «U_ON» = 11,4В, а «Hysteresis» = 1,2В, т.е. «U_ON» - «U_OFF» = «Hysteresis» 11,4В - 10,2В=1,2В.

В секции «Hysteresis» устанавливается напряжение смещения. Секция имеет 5 джамперов, каждый из которых должен быть установлен в правое или левое положение по аналогии с примером на рис 3. Отсутствие установленного джампера/джамперов приведет к некорректной работе контроллера.

Не допускается установка джамперов Hysteresis в положение 00000. Это технологическая комбинация.

При правильно заданных параметрах, контроллер отключит нагрузку, подключенную к аккумулятору, чтобы избежать переразряда аккумулятора. При достижении напряжения на аккумуляторе до нормального уровня, контроллер автоматически подключит нагрузку. Таким образом, используя контроллер разряда SDC0009, можно защитить аккумулятор от глубокого разряда, губительного для аккумуляторов. Не дайте аккумулятору "умереть".
