Регулятор мощности симисторный 1 кВт 220 В Модуль RP216M

Артикул: RP216M

Регулятор мощности симисторный 1 кВт 220 В Модуль RP216M

Артикул: RP216M
Штрих-код: 2000000093512
Наличие:  Снят с продажи
Вероятно товар снят с производства, но остается на складах поставщиков, или есть возможность подобрать замену.
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Набор предназначен для изготовления регулятора мощности. Устройство может использоваться для регулировки мощности нагревательных, осветительных приборов, коллекторных электродвигателей переменного тока, мощность которых не превышает 1000Вт.

Технические характеристики
Рабочее напряжение 160...300 В
Диапазон регулировки мощности 10-90 %
Ток нагрузки до 5 А

Общее описание:

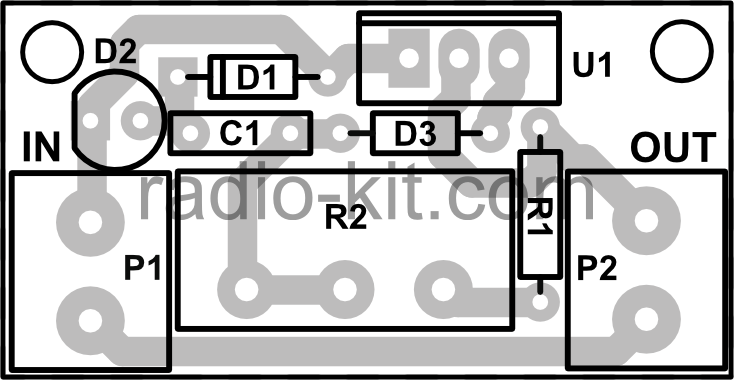

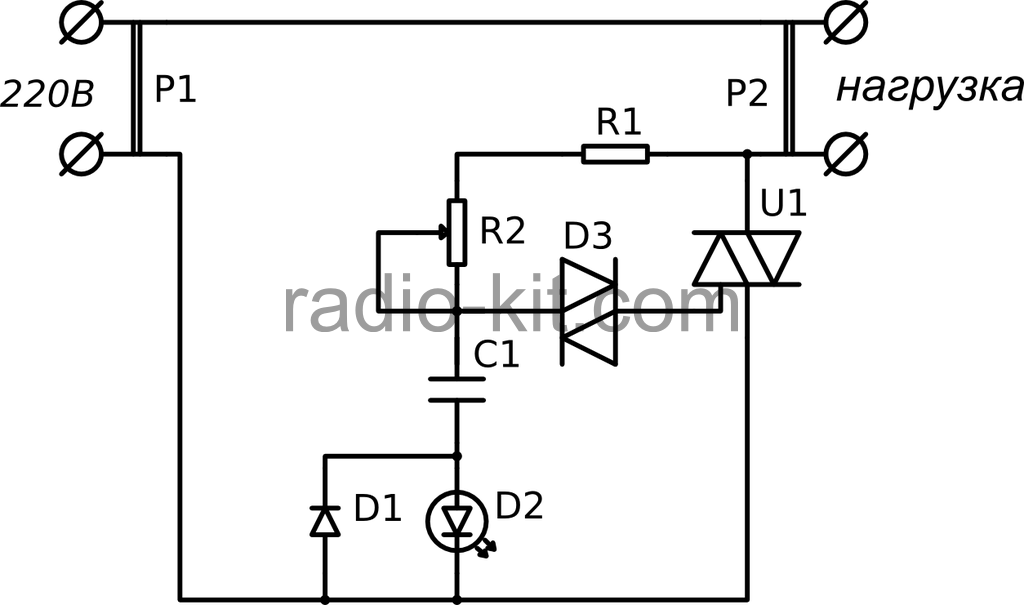

Устройство состоит из симистора и времязадающей цепочки. Принцип регулировки мощности заключается в изменении по времени момента включения симистора . Чем больше времени симистор находится в открытом состоянии, тем большая мощность поступает в нагрузку. Так как симистор выключается в момент, когда ток протекающий через симистор равен нулю, то задавать продолжительность открытия симистора будем в пределах половины периода. В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет напряжения пробоя динистора (около 32 В). Динистор замкнет цепь D1, C1, D3 и откроет симистор U1. Симистор остается открытым до конца полупериода. Резистором R2 задается время зарядки конденсатора, и соответственно момент открытия динистора и симистора. На этом и основана возможность регулировки мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.

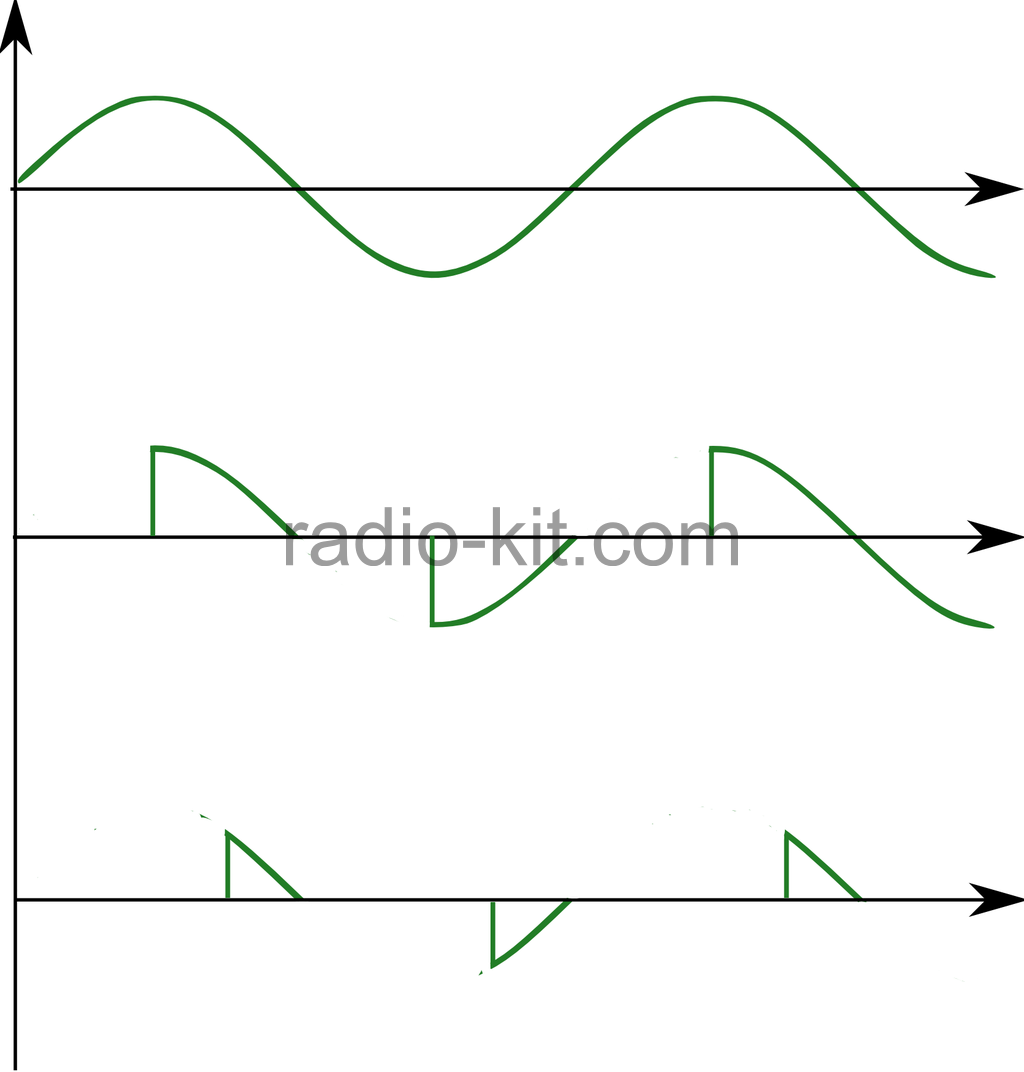

Временная диаграмма напряжения на симисторе:

Примечания:

Правильно собранная схема наладки не требует.

При использовании нагрузки мощностью более 300 Вт, симистор необходимо установить на радиатор (в комплект набора не входит).

На переменный резистор необходимо установить ручку из изолированного материала (входит в комплект набора)

ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включенной схемы!
