Реле контроля напряжения РКН-1-2-15 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

Отличительные особенности:

• Задержка включения (фиксированная) 6мин
• Регулируемый порог на снижение напряжения – 30...+20%
• Регулируемый порог на повышение напряжения – 20...+30%
• Регулируемая задержка срабатывания 0,1...10с
• Не требует дополнительного напряжения питания
• Корпус шириной 18мм

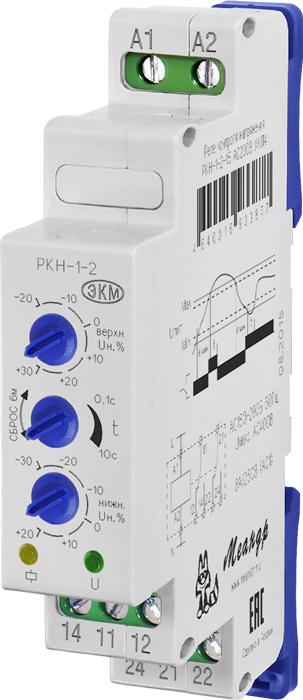

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели расположены: поворотный переключатель установки верхнего порога срабатывания «верх Uн,%», поворотный переключатель времени задержки срабатывания, поворотный переключатель установки нижнего порога срабатывания «нижн Uн,%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

Работа реле:
При подаче питания на реле, если напряжение сети находится в диапазоне между установленными порогами, встроенное исполнительное реле включается через 6мин (фиксированная задержка включения), при этом включается индикатор «», контакты реле 11-14, 21-24 замыкаются. Если напряжение сети вышло за пределы установленных порогов, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания «t», установленной пользователем (замыкаются контакты 11-12, 21-22). После возвращения контролируемого напряжения в пределы уставки, реле включается через фиксированную задержку включения 6 мин. Отсчёт времени задержки включения «6 мин» может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.

     Подготовка изделия к работе:
Установите верхний порог срабатывания в положение «+30%», нижний порог - в положение «-30%» и минимальную задержку срабатывания «0.1с».
Подключите к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» ,«21», «22», «24» исполнительные цепи.
Подайте напряжение питания и убедитесь, что включены оба индикатора «U» и «R».
Установите необходимые задержку и пороги срабатывания реле.
