Реле контроля кратковременных провалов напряжения Меандр РКН-1-3-15 АС230В УХЛ2

Артикул: РКН-1-3-15 АС230В УХЛ2
Производитель:  Меандр
Артикул: РКН-1-3-15 АС230В УХЛ2
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле контроля напряжения РКН-1-3-15 предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов - 5мс и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

Отличительные особенности:

  • Обнаружение кратковременного пропадания сетевого напряжения (от 5мс)
  • Не требует дополнительного напряжения питания
  • Широкий диапазон напряжения контроля
  • Коммутируемый ток до 8А при максимальном напряжении 400В
  • Два режима работы: с памятью и без памяти

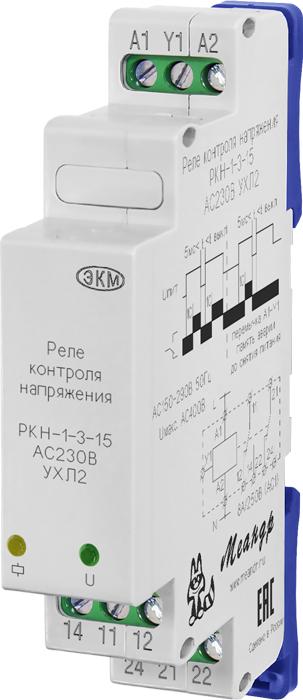

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

Работа реле:
Реле может работать в двух режимах: «работа без памяти» и «работа с памятью».
В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения tвкл (контакты 11-14, 21-24 замыкаются). При обнаружении провала напряжения длительностью от 5мс и более реле выключается на время аварии и после её устранения вновь включается через время задержки на включение tвкл.
В режиме «работа с памятью» должна быть установлена перемычка между клеммами «Y1» и «А1». При обнаружении кратковременных провалов напряжения реле выключается (контакты 11-12,  21-22 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на реле. Если длительность провала напряжения превышает время выключения реле tвыкл. - эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.

Паспорт изделия

Технические характеристики

Номинальное напряжение питания, В АС230
Допустимое напряжение питания, В АС160-300
Минимальная длительность обнаруживаемого провала напряжения, мс 5
Наличие памяти коротких провалов есть
Время включения, tвкл, с 1
Время выключения tвыкл , не менее, с 3
Максимальный коммутируемый ток при активной нагрузке АС250В 50Гц (АС1)/DC30В (DC1), А 8
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 2000/240
Максимальное напряжение между цепями питания и контактами реле, В AC2000 (50Гц - 1мин)
Потребляемая мощность, не более, ВА 4
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Габаритные размеры, мм 18х93х62
Масса, кг 0,055
