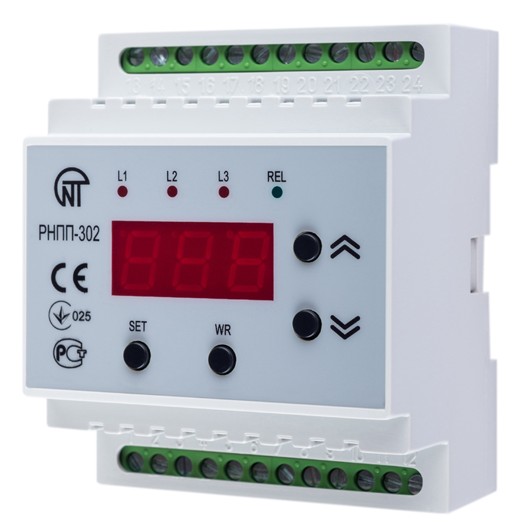

Трехфазное реле напряжения и контроля фаз РНПП-302 Новатек-Электро

Артикул: РНПП-302
Производитель:  Новатек-Электро
Артикул: РНПП-302
Штрих-код: 2000000129853
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
10 Лет гарантии!
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле предназначено для постоянного контроля действующего значения фазного/линейного напряжения в сетях переменного напряжения 220-230/380-400 В.

Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

  • выход действующего значения напряжения за пределы допустимых порогов;
  • нарушения чередования и слипание фаз;
  • нарушения полнофазности и симметричности сетевого напряжения.
  • Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:

  • постоянно индицировать текущее значение напряжения в сети;
  • индицировать вид возникшей аварии;
  • просматривать (визуализировать) установку режимов и параметров.
  • С помощью меню пользователь имеет возможность установить:
  1. режим индикации значений напряжения по фазам;
  2. режим реагирования реле на цифровой сигнал дистанционного выключения;
  3. тип реле;
  4. способ задания отклонения напряжения;
  5. включение/отключение контроля перекоса фаз;
  6. включение/отключение контроля порядка чередования фаз;
  7. режим контроля напряжения на клеммах пускателя;
  8. вид измеряемого напряжения;
  9. порог срабатывания по максимально допустимому значению напряжения;
  10. порог срабатывания по минимально допустимому значению напряжения;
  11. порог допустимого значения перекоса фаз;
  12. время повторного включения;
  13. время задержки отключения по минимальному напряжению;
  14. время задержки отключения по максимальному напряжению;
  15. время задержки срабатывания по перекосу фаз;
  16. время задержки срабатывания по обрыву фаз;
  17. время задержки срабатывания по сигналу аварии на цифровом входе.

Устройство имеет дополнительное реле сигнализации с выведенными нормальноразомкнутыми контактами.

Техгическая документация

Технические характеристики

Цифровой вход дистанционного включения/выключения реле
Перекидной релейный выход для управления пускателем нагрузки 8А 250В при cos φ=1
Нормально-разомкнутый контакт реле сигнализации 8А 250В при cos φ=1
Точность определения порогов срабатывания по напряжению не более 3В
Номинальное фазное/линейное напряжение 220/380 (230/400 или 240/415)В
Потребляемая мощность не более 5 Вт
Степень защиты прибора IP40
Степень защиты клеммника IP20
Климатическое исполнение УЗ
Диапазон рабочих температур, °C от -35 до +55
Температура хранения, °C от -45 до +75
Масса не более 0,3 кг
Монтаж на стандартную DIN-рейку 35 мм
Положение в пространстве произвольное
