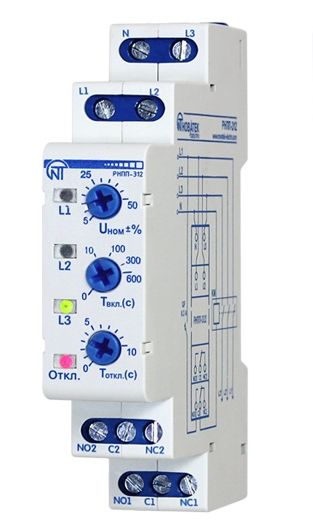

Трехфазное реле напряжения и контроля фаз РНПП-312 Новатек-Электро

Артикул: **РНПП-312**
	Производитель: Новатек-Электро Артикул: РНПП-312 Штрих-код: 2000000106342 Наличие: 5 шт. Самовывоз из магазина в Екб. завтра Доставим по Екатеринбургу 18 Апреля Отправим в другой город 18 Апреля 2 788 р. ~~3 200 р.~~ В корзину	10 Лет гарантии!
Подбор Доставка Оплата Скидки Сервис-центр

Артикул: РНПП-312

Производитель: Новатек-Электро
Артикул: РНПП-312
Штрих-код: 2000000106342

Наличие: 5 шт.

Самовывоз из магазина в Екб. завтра
Доставим по Екатеринбургу 18 Апреля
Отправим в другой город 18 Апреля

2 788 р. ~~3 200 р.~~

В корзину

10 Лет гарантии!

Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле напряжения, перекоса и последовательности фаз РНПП-312 (далее по тексту изделие, РНПП-312 ) предназначено:

для контроля допустимого уровня напряжения;
для контроля правильного чередования и отсутствия слипания фаз;
для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
для отключения нагрузки при некачественном сетевом напряжении;
для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.

В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (400 В или 415 В) и набора защитных функций.
После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.

Технические характеристики
Номинальное линейное / фазное напряжение питания сети, В	400/230, 415/240
Частота сети, Гц	45 - 65
Гармонический состав (несинусоидальность) напряжения питания	ГОСТ 32144-2013
Диапазон регулирования порога срабатывания по максимальному / минимальному напряжению питания, в процентах от номинального напряжения	5 – 50
Диапазон регулирования времени срабатывания защиты, с	0 – 10
Диапазон регулирования времени АПВ, с	0 – 600
Фиксированная задержка срабатывания по минимальному напряжению, с	12*
Время срабатывания при обрыве одной из фаз, с, не более	0,2
Время готовности при подаче напряжения питания, с, не более	0,2**
Величина определения перекоса фаз, В	30
Гистерезис по напряжению, В	5–6
Гистерезис по перекосу фаз, В	5–6
Точность определения порога срабатывания по напряжению, В, не более	3
Напряжение, при котором сохраняется работоспособность: -по одной фазе, В -по трем фазам, В	95 – 450 95 – 450
Потребляемая мощность (под нагрузкой), Вт, не более	1,2
Максимальный коммутируемый ток выходных контактов, А	5
Коммутационный ресурс выходных контактов: - под нагрузкой 5 А ( = 1,0), раз, не менее cos φ - под нагрузкой 1 А ( = 1,0), раз, не менее cos φ	100 тыс. 1 млн.
Назначение изделия	Аппаратура управления и распределения
Номинальный режим работы	Продолжит.
Климатическое исполнение	УХЛ 3.1
Степень защиты лицевой панели	IP20
Степень защиты клеммника	IP20
Допустимая степень загрязнения	II
Категория перенапряжения	III
Класс защиты от поражения электрическим током	II
Номинальное напряжение изоляции, В	450
Номинальное импульсное выдерживаемое напряжение, кВ	4,0
Сечение проводов для подключения к клеммам, мм2	0,5 - 1,5
Момент затяжки винтов клемм, Н*м	0,4
Масса, кг, не более	0,100
Габаритные размеры, , мм HxBxL	90х17,8х64,4
