Антенна-бокс AGATA MIMO 2x2 BOX для 3G/4G USB-модема

Артикул: AGATA MIMO 2x2 BOX

Усиление антенны, dBi: 17
Рабочий диапазон: 3G/4G
Направленность антенны: направленная
Поддержка MIMO: MIMO 2x2
Артикул: AGATA MIMO 2x2 BOX
Штрих-код: 2000000076843
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.

6 700 р. 9 000 р.

В корзину

2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

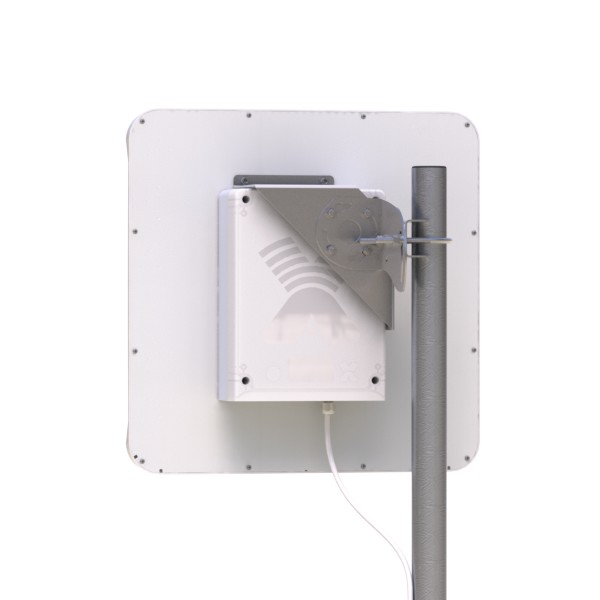

Панельная антенна AGATA MIMO 2x2 BOX с герметичным боксом для USB 3G/4G модема является готовым решением для усиления сигнала 2G/3G/LTE. Тип антенны – синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала.

Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.

Отличительные особенности:

  • Низкие потери в тракте от антенны к модему;
  • Антенна удобна при установке на фасадах зданий;
  • Крепление антенны позволяет изменять угол наклона антенны;
  • Активные излучателя антенны укрыты в пластиковый корпус;
  • Герметичный бокс обеспечивает защиту модема от влаги по классу IP65;
  • Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

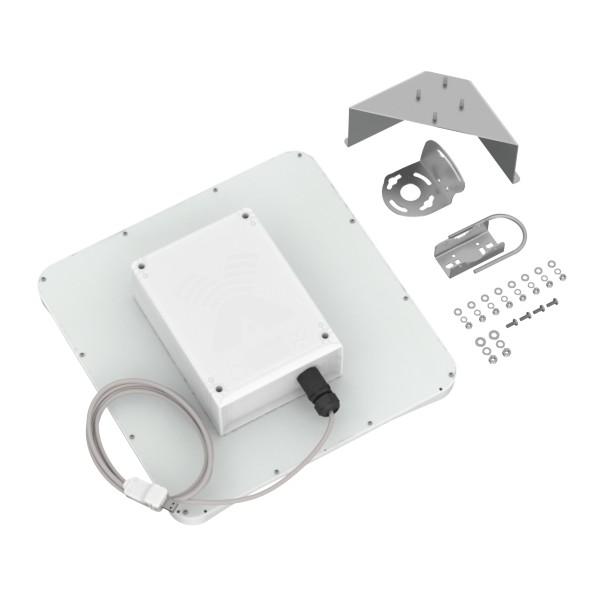

Комплект поставки:

  • Антенна AGATA MIMO 2x2 с установленным гермобоксом;
  • Антенное крепление на трубу или мачту;
  • Инструкция по установке;
  • Упаковка из картона.

Для подключения антенны к модему необходимо два адаптера (фидера) — SMA-f/CRC-9-121L (модемы: E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G и др) или SMA-f/TS-9 (модем: ZTE MF 652).

Технические характеристики

Рабочий диапазон частот, МГц 1700-2700
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi 15-16
Усиление в диапазоне WIFI (2.4ГГц), dBi 17
Усиление в диапазоне 4G (LTE2600), dBi 17-17.5
Ширина ДН в Н-плоскости, град (канал 1/канал 2) 30-45/15-23
Ширина ДН в Е-плоскости, град (канал 1/канал 2) 15-23/30-45
Уровень боковых лепестков, не более -12dB
Уровень кроссполяризации, не более -25dB
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1.5
Изоляция между портами, дБ более 30
Допустимая мощность, Вт 50
Поляризация вертикальная/горизонтальная
Масса, кг 3,9
Крепление мачта диаметром 20-52мм
Габаритные размеры без крепления, м 0,41х0,41х0,13

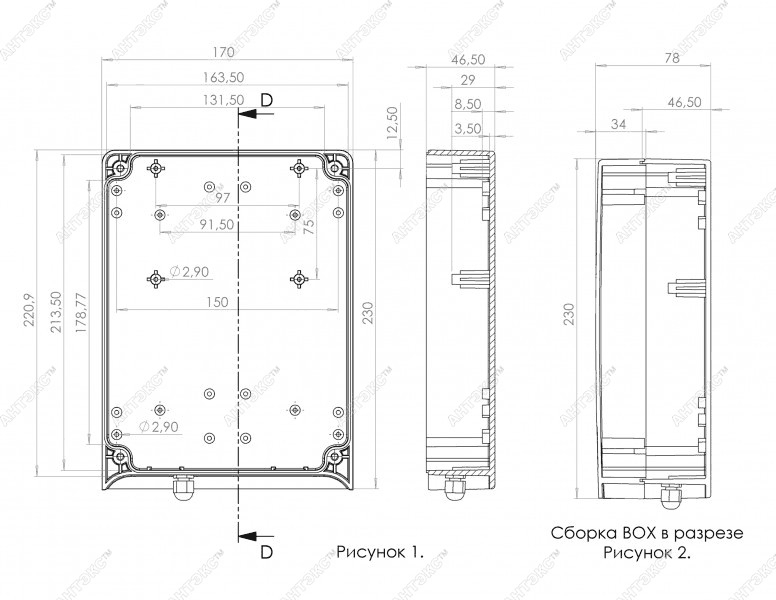

Внутренние размеры герметичного бокса, м 0,21x0,16x0,065
Допустимая скорость ветра, м/сек 20
Разъем 2 х SMA-male
Материал защитной коробки ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны оцинкованная сталь, сталь
Защитное покрытие порошковая полимерная краска

Дополнительная информация

Вопросы и отзывы (1)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
влад
на какое растояние от базовой станции работает эта антенна
Имя Цитировать
Николай Ефремов
Добрый день, Влад! При идеальных условиях (прямой видимости до базовой станции и ориентации соты) для сигнала 3G (частоты 2100 МГц) эта антенна может обеспечить стабильное подключение на расстоянии до ~15-20км. С сигналом LTE1800 (band3) ситуация теоретически должна быть еще лучше, а с сигналом LTE2600 (b7) значительно хуже. Но дальность возможного подключения может быть ограничена оператором, особенно это касается LTE, связь по стандарту LTE b7 обычно ограничивают 5км.
Имя Цитировать
Николай Ефремов
Дополню. Если требуется еще большее усиление и поддержка MIMO, то стоит обратить внимание на комплекты "спутниковая тарелка" + "офсетный облучатель". Например UMO-3 MIMO и какая-нибудь из тарелок Супрал. Решение в отличие от этой антенны (с адаптерами для модема) получится более громоздкое, так как помимо облучателя и тарелки еще потребуются кабельные сборки (желательно покороче и из кабеля типа 5d-fb), но примерно за ту же цену можно получить на несколько дБ большее усиление.
Имя Цитировать
влад
спасибо большое за ответ за интерисовала идея со вторым вариантом  не могли бы обрисовать этот готовый собранный  комплект и его конечную цену
Имя Цитировать
Николай Ефремов
Если рассматривать в сравнении, то вместо данного антенна-бокса Вам в эквивалентном варианте потребуется:
  • Сам облучатель UMO-3 MIMO 2x2 за 1530 руб;
  • Параболическая тарелка - у нас от 700 руб (STV0,55);
  • Две кабельные сборки нужной длины с низкими потерями - от 850 рублей за штуку 10 метров (бюджетный вариант) или 1200 (заводского изготовления);
  • В обоих вариантах потребуются модемные адаптеры (600 рублей за пару).

Итого 4530 против 5500. Но разницы в усилении почти не будет из-за потерь в кабельных сборках в варианте с тарелкой, и большие сложности с ее наведением из-за более узкой направленности.

Что еще можно сделать:
  1. На разницу приобрести большую тарелку - сразу получите большее усиление, но и еще большие трудности с монтажом и более сложную юстировку антенны на БС. Еще возможно, что у Вас уже есть офсетная тарелка, или возможность ее приобрести по интересной цене.
  2. Взять КС меньшей длины - например сборки длиной 5 метров, выиграв и по деньгам и по усилению, а необходимое расстояние "добить" USB-удлинителем. Если в этом варианте модем оказывается на улице - спрятать его в какую-нибудь недорогую монтажную коробку.
  3. Использовать 75 Омный облучатель и собрать сборки на F-разъемах нужной длины на месте самому (если Вы можете гарантировать самому себе качество работы). Потребуются адаптеры для модема с соответствующими разъемами.

В итоге, если Вы желаете приобрести рабочее решение с минимумом сложностей, то данная антенна (AGATA MIMO 2x2 BOX) - очень хороший вариант. Если же нужно решение с максимальным усилением, или если есть бесхозная параболическая тарелка, то вариант с офсетным облучателем может оказаться интереснее.
Имя Цитировать
