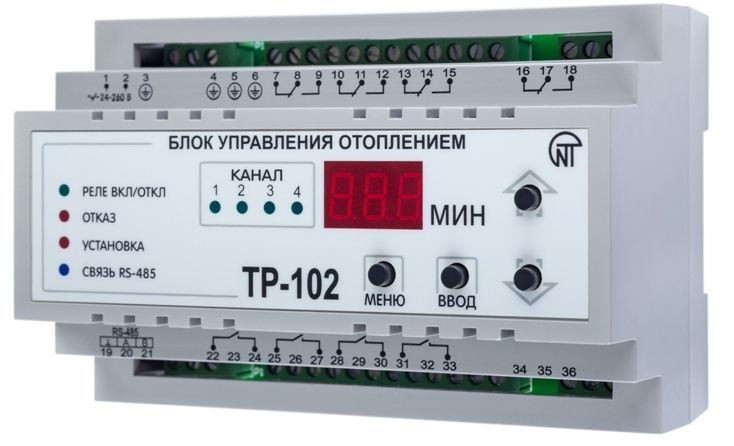

ТР-102 предназначен для поддержания температуры в четырех зонах с помощью контактов терморегулятора (биметаллический датчик). Поддержание температуры происходит в циклическом режиме с индикацией текущей зоны контроля.

Прибор позволяет осуществлять следующие функции:

•  Поддержание температуры в четырех тепловых зонах по циклической схеме;
•  блокировку управления не контролируемых зон;
•  отображение текущей контролируемой зоны, и времени ее контроля на встроенном светодиодном цифровом индикаторе.
•  передавать компьютеру данные о контролируемых зонах по стандартному протоколу Modbus RTU;
•  программирование кнопками на лицевой панели и через ПК;
•  сохранение настроек при отключении питания;
•  защита настроек от несанкционированных изменений;

ТР-102 имеет универсальное питание и может использовать любое напряжение от 24 до 260В, независимо от полярности.

В качестве датчиков ТР-102 использует биметаллический датчик терморегулятора (логика работы задается пользователем при программировании).

Принцип действия.
В процессе работы ТР-102 производит опрос входных датчиков. В зависимости от выбранной логики работы (сигналом считается нормально замкнутый или нормально разомкнутый контакт, параметр ), при поступлении сигнала с первого датчика, включается соответствующее ему реле К1, контакты 8,9 замыкаются, а контакты 7,8 размыкаются, на индикаторе начинает отображаться счет времени, происходит блокировка оставшихся трех каналов 2,3,4. После того как исчезнет сигнал с первого датчика или по истечению установленного время (по умолчанию 40мин.), реле нагрузки первого датчика отключается и ТР-102 приступает к контролю второго датчика, по окончанию контроля второго датчика, ТР-102 приступает к контролю третьего и так до четвертого. Далее круг повторяется. Все четыре датчика работают по кругу, не имея приоритетов. В случаи, если сигнал, с какого, либо датчика не поступил, ТР-102 пропускает его и приступает к контролю следующего. Во время контроля одного канала остальные три блокируются.
