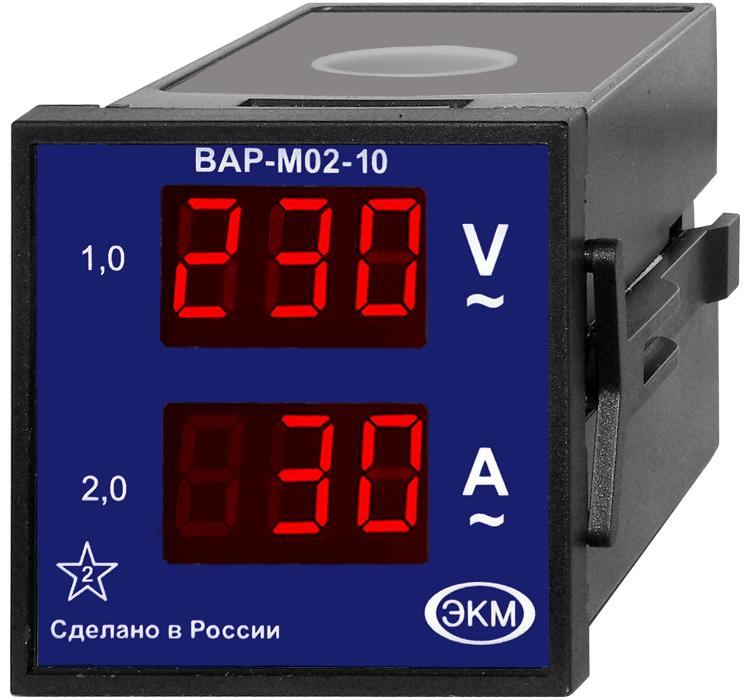

Цифровой вольтамперметр Меандр ВАР-М02-10 AC20-450В УХЛ4

Артикул: ВАР-М02-10 AC20-450В УХЛ4
Производитель:  Меандр
Максимум вход. напряжения, В: 450
Тип напряжения: переменное
Тип индикации: цифровая
Исполнение: Щитовое
Тип: Вольтамперметр
Номинальный ток, А: 999
Артикул: ВАР-М02-10 AC20-450В УХЛ4
Штрих-код: 2000000055138
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 29 Марта
  • Доставим по Екатеринбургу 29 Марта
  • Отправим в другой город 1 Апреля
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Цифровой промышленный вольтамперметр ВАР-М02-10 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Отличительные особенности:

  • Измерение среднеквадратичных значений напряжений и токов
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС20...450 В
  • Рабочий диапазон частот - от 45 до 65 Гц
  • Бесконтактное измерение тока 3...30А
  • Контактное измерения тока (0,1...1,0А, 0,5…5,0А)
  • Возможность подключения внешнего трансформатора тока до 1000А

Вольтамперметр выпускается выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Вольтамперметр монтируется в щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, на задней панели расположены клеммы и кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

Работа вольамперметра:
Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансформатора тока.
Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.
Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).
Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.
Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Цепь с измеряемым током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый коэффициент).
При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе.
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - ∆U с момента последнего сброса
4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.

Паспорт изделия

Технические характеристики

Диапазон измеряемого напряжения, В AC20...450
Частота измеряемого напряжения и тока, Гц 45...65, 400*
Диапазон измеряемого тока, встроенный трансформатор тока AC, А 0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3...30,0 (через отверстие)
Диапазон измеряемого тока, внешний трансформатор тока, А 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 999 (E-E1)
Основная погрешность измерений напряжения, % 1±1 единица младшего разряда
Основная погрешность измерений тока, % 2±1 единица младшего разряда
Потребляемая мощность, не более, Вт 1,5
Габаритные размеры, мм 48х48х88
Масса, кг 0,11
Средний срок службы, не менее, лет 8
Средняя наработка на отказ, не менее, ч 50000
