Назначение:

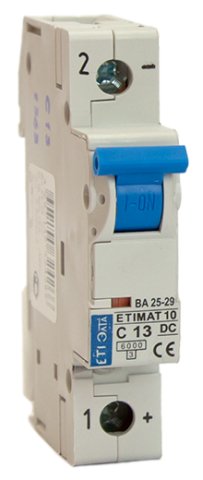

Выключатели автоматические ВА25-29 DC предназначены для защиты цепей постоянного тока.При напряжении до 220 В применяются однополюсные выключатели. При напряжении до 440 В-двухполюсные выключатели с последовательно соединенными полюсами.
При подключении выключателей следует обратить внимание на полярность. Ошибочное подключение полюсов приведет к выходу автомата из строя. Недопустимо заменять двухполюсный выключатель двумя однополюсными.
Технические характеристики
Количество полюсов1;2
Номинальный ток,А 16
Номинальное напряжение:
- для 1-полюсных выключателей, В 220
- для 2-полюсного выключателей, В 440
Номинальная отключающая способность, А6 000
Время срабатывания, с0,004
Защитные характеристикиL(B); G(C)
Сечение присоденяемых проводников, мм21...25
Масса одного полюса, не более, г130
Гарантийный срок,лет3
Срок службы, не менее, лет12
Условие эксплуатацииУХЛ3
Износостойкость-механическая - не менее 20 000 циклов В-О;
-коммутационная - не менее 40 000циклов В-О
Степень защиты...
