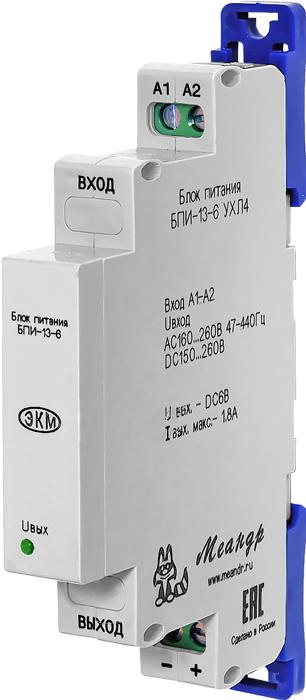

Блок питания на Дин рейку в корпусе 13 мм Меандр БПИ-13-6 УХЛ4

Артикул: БПИ-13-6 УХЛ4
Производитель:  Меандр
Номинальное напряжение: 6 В
Напряжение питания: 220 В AC
Мощность, Вт: 10
Исполнение: на DIN-рейку
Номинальный ток, А: 1.7
Артикул: БПИ-13-6 УХЛ4
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 9 Апреля
  • Доставим по Екатеринбургу 9 Апреля
  • Отправим в другой город 10 Апреля
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Импульсный блок питания БПИ-13-6 является источником вторичного электропитания с гальванической развязкой и предназначен для питания стабилизированным напряжением различных устройств (датчики бесконтактные, тиристорные коммутаторы, контроллеры управления и т.п.).

Отличительные особенности:

  • Ультратонкий корпус - всего 13 мм шириной
  • Стабилизированное выходное напряжение
  • Защита от перегрузки по току
  • Защита от перегрева
  • Гальваническая развязка от сети
  • Подстройка выходного напряжения ±10%

Блок питания выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположен зелёный индикатор наличия напряжения питания «Uвых».

Условия эксплуатации:
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки блока питания должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9.8м/с2.  Конденсация влаги на поверхности изделия не допускается.

Подключение устройства:
Прибор подключается к сети питания AC230В. При наличии напряжения питания включается зелёный индикатор питания «U». При возникновении перегрузки индикатор питания гаснет.

Паспорт изделия

Технические характеристики

Напряжение питания (50 Гц), В АС160...260
Стабилизированное номинальное выходное напряжение, В 6
Диапазон регулировки выходного напряжения, не менее, % ±10
Выходной ток, А 1,7
Выходная мощность, Вт 10
КПД, не менее, % 75
Величина пульсаций, не более, % 2
Напряжение изоляции между входом и выходом, не менее, В 1000
Диапазон рабочих температур, °С -25...+55
Температура хранения, °С -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
Степень защиты реле по корпусу / по клеммам IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха, % до 80 (при 25°С)
Высота над уровнем моря, м до 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 13х93х62
Масса, не более, кг 0,07
