Плата BMS для Li-Ion аккумуляторов 10-17S 120A с Bluetooth, SP17S005 Новинка

Артикул: SP17S005 (120А)

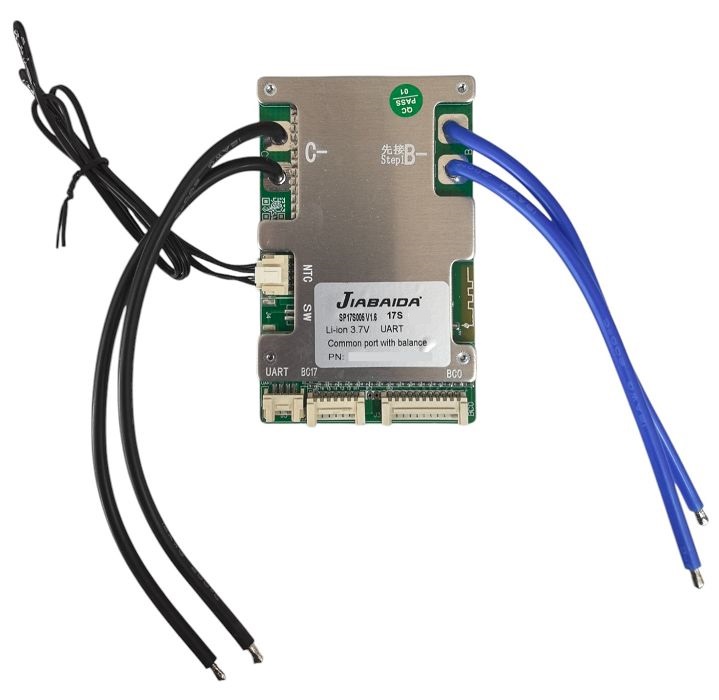

Плата BMS для Li-Ion аккумуляторов 10-17S 120A с Bluetooth, SP17S005

Технология АКБ: Литий-ионные (Li-Ion)
Количество элементов: 10-17
Тип: Защита заряда + балансир
Номинальный ток, А: 120
Артикул: SP17S005 (120А)
Штрих-код: 2000660235659
Наличие:  1 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Основные функции:

  • защита от перезаряда
  • защита от переразряда
  • защита от КЗ
  • защита от перегрузки по току
  • защита по температуре
  • балансировка
Порядок подключения:
  1. Запаять нужное кол-во балансировочных проводов к элементам в зависимости от количества ячеек (10-17). Например для 16S должно быть 17 балансировочных контактов. Один минус.
  2. Вставить шлейф с балансировочными проводами в BMS (если два шлейфа, то подключение начинать с шлейфа, который ближе к минусу).
  3. Проверить состояние BMS через приложение.
Отключать в обратной последовательности.

ВАЖНО:
  1. Балансировочные провода должны быть подключены правильно. Например: BC0 - "минус", BC1 - "первый плюс", BC2 - "второй плюс".
  2. Желательно перед вставкой шлейфа перепроверить правильность подключения.
  3. Пайка балансировочных проводов с подключенным шлейфом может привести к поломке платы
  4. Неправильно припаянные балансировочные провода могут стать причиной поломки платы.

Технические характеристики

Диапазон напряжения ячейки 2.8...4.25 В
Отключение по перезаряду при напряжении ячейки 4.2 В
Отключение по переразряду при напряжении ячейки 2.8 В
Рабочий ток 120 А
Максимальный ток (срабатывание защиты) 360 A (до 1с)
Тип балансира активный
Разница напряжения ячеек для включения балансировки 15 мВ
Ток балансировки ячеек 30...90 мA
Собственное потребление ≤10 мА (в спящем режиме ≤500 мкА)
Сопротивление цепи 10 мОм
Датчик температуры 1 встроенный и 2 внешних
Протоколы связи Bluetooth, UART
Приложение для смартфона Xiaoxiang Electric APP
Температурный диапазон -30... +80 °С
Размер 106*65*16 мм
