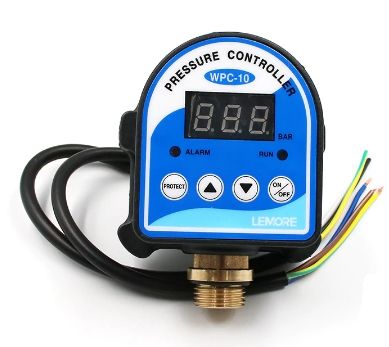

Регулятор давления WPC-10 с рабочим диапазоном 0-10 бар применяется в автоматических системах водоснабжения, поливочных уcтанoвкax, уcтанoвкaх пожаротушения, системах кондиционирования, воздушных компрессорах, масляных насосах и системах, гидравлическом оборудовании.

Рабочей средой систем, в которых используется РД (регулятор давления) может являться водопроводная и загрязненная вода, масло, молоко, вино, пищевые продукты, газообразная среда. Регулятор давления имеет следующие преимущества перед классическим регулятором давления РМ5 - предотвращает частые пуски насоса. - при работе РД достигается точное установка и регулирование давления.

Минимальное давление включения устанавливается в диапазоне 0,1—9,8 бар. Максимальное давление отключения настраивается в диапазоне 0,2—9,9 бар. Разница давления между минимальным и максимальным пределом 0,1 бар.

Отличительные особенности:

• свободная регулировка нижнего и верхнего предела давления.
• в регуляторе имеется функция сбережения электричества;
• при разнице между порогами давления от 0,5—0,8 бар гидроаккумулятор в систему водоснабжения можно не устанавливать;
• работает с различными средами водой, маслом, газом, пищевыми жидкостями;
• регулятор бесшумный в работе;
• отсутствует электрическая искра при контакте;
• предотвращает частые пуски насоса при течи трубопровода, крана;
• работает при температуре жидкости до 80 град Цельсия, что позволяет установку в систему горячего водоснабжения;
• корпус прибора надежно защищает механизм от влаги и сырости;
• продолжительный срок работы до 1400000 часов;
• работает даже при значительном подсосе воздуха в систему;
• защищает насос по режиму «сухой ход», устанавливается минимальное давление от 0,1 до максимального 4,0 бар при котором насос отключается из-за отсутствия воды в системе.

Достоинства прибора в том, что после срабатывания защиты «сухой ход» (45 секунд), он через 8, 24 ,48 минут и т.д. снова включит насос на 45 секунд для проверки наличия воды во всасывающей магистрали. В случае отсутствия воды, насос будет выключен повторно. Второй раз и каждый последующий пуски будут осуществляться в течении 24 часов. Электронный регулятор давления будет включать насос для проверки воды, и при наличии ее запустит насос в работу.

Реле подходит для любых типов поверхностных и скважинных насосов для регулировки давления в системах домашнего водоснабжения и защиты насосов от работы "в сухую" без воды. Автоматически перезапускается и снова включает насос без участия человека.

Порядок настройки реле давления

Проверьте установку нуля при отсутствии давления на входе:

Проверьте установку нуля при отсутствии давления на входе

Перед началом эксплуатации обязательно произведите сброс

Нажатием на эту клавишу установите верхний порог выключения насоса (max-10 kg/cm2)

Нажатием на эту клавишу установите нижнее давление включения насоса (min – 0,5 kg/cm2)

Нажатием на эту клавишу устанавливается давление обнаружения ошибки работы насоса (min – 0,1 kg/cm2)

Если требуется, установите период опроса датчика (сек), по умолчанию 3 сек

Для сохранения настроек и запуска в работу нажмите on/off

Ошибки работы реле давления

Ошибка, неправильный диапазон давления или датчик поврежден. Проверьте установку нуля при отсутствии давления на входе

Защита нехватка воды «сухой ход». Для сброса ошибки — выключить и включить
