VL-FC2S-2G - это обновленная версия модели VL-C702S

Механизм двухклавишного проходного/перекрестного сенсорного выключателя LIVOLO VL-FC2S-2G позволяет управлять освещением двумя линиями нагрузки из двух или трех мест. При подключении 4-х и более выключателей в одну цепь управления, может происходить сбой в их работе.

Включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для установки выключателя не требуется переделывать проводку.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью/рамкой (в комплект не входит).

Эксплуатация

1. Коснитесь сенсора для вкл/выкл света.
2. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен, синий цвет - выключен.
3. Рабочее напряжение: 110-240 В, 50-60 Гц.
4. Мощность нагрузки: 5 Вт/Клавиша - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
6. Подходит для эксплуатации с любыми типами ламп.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Срок службы: 30 000 переключений. Гарантия 24 мес.

Функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

1. Прикоснитесь к сенсору Главного выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
2. Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

1. Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
2. Синхронизация сброшена.

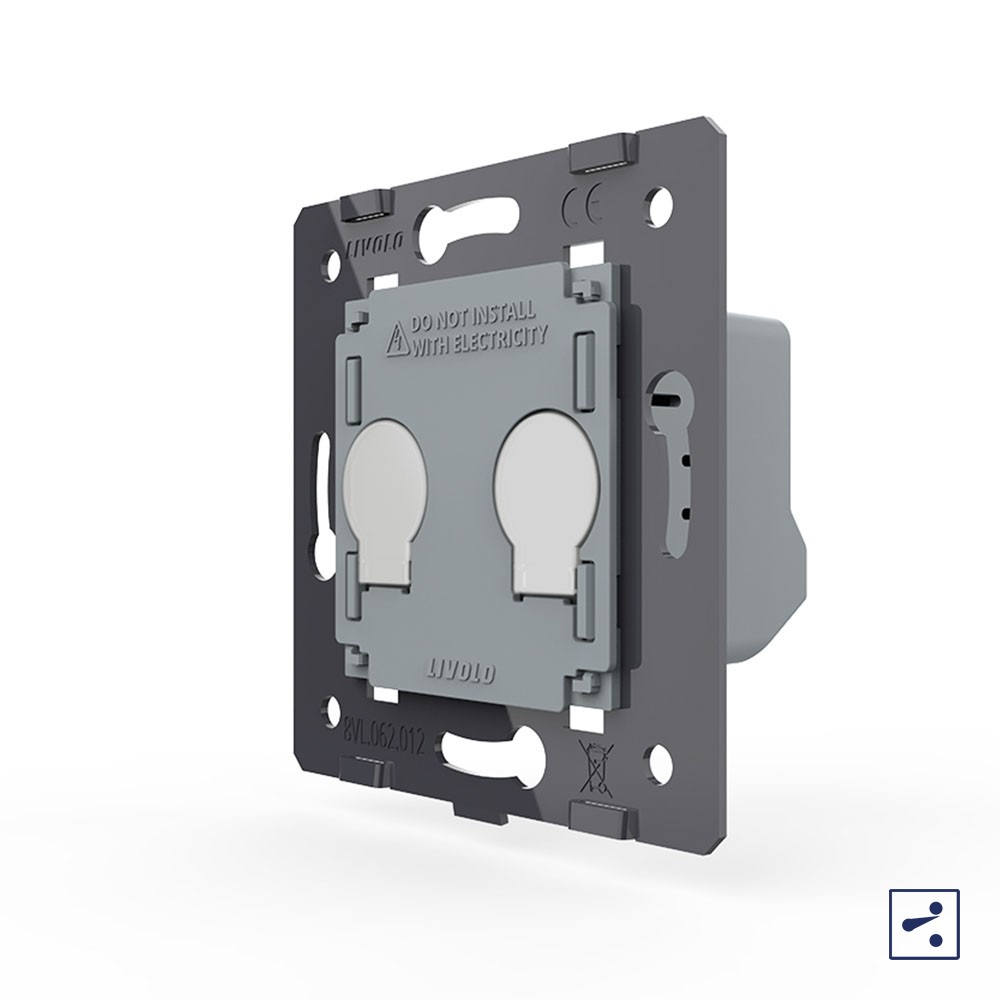

1. Механизм выключателя.
2. Металлический суппорт для крепления.
3. БЕЗ стеклянной панели/рамки. Приобретается отдельно.

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза). Все COM-порты должны быть соединены между собой. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную лицевую панелью/рамку. В комплект не входит, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
