Реле контроля трехфазного напряжения Меандр РКН-3-15-15 AC127В/AC220B УХЛ4

Артикул: РКН-3-15-15 AC127В/AC220B УХЛ4
Производитель:  Меандр
Артикул: РКН-3-15-15 AC127В/AC220B УХЛ4
Штрих-код: 2000660188832
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

Отличительные особенности:

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз от 240В до 295В (переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 165В до 220В (переключатель, 10 положений)
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Задержка срабатывания от 0,1 до 10 с

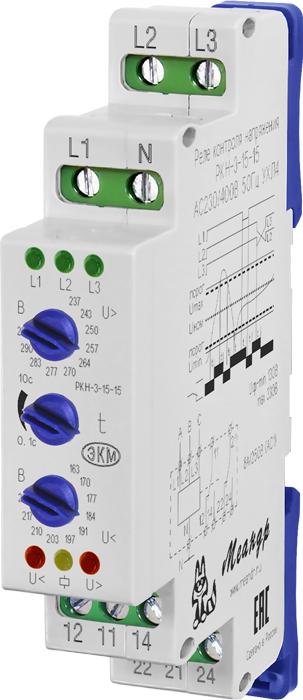

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных индикатора наличия фаз «L1», «L2», «L3».

Подключеине и работа реле:
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.

ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.

ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<».

Состояние индикаторов «L1», «L2», «L3»:

  • При наличии всех фаз включены все три индикатора
  • При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
  • При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «» выключены.
  • При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий  индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.

Паспорт изделия

Технические характеристики

Напряжение питания фазное Uном, 50Гц, В 127/220
Допустимые напряжения Uф max /Uф min, В 190/85
Пороги перенапряжения «Uф>», В 132, 137, 142, 145, 148, 151, 154, 157, 160, 163
Пороги снижения напряжения «Uф<», В 91, 94, 97, 100, 103, 106, 109, 112, 117, 122
Погрешность порога срабатывания, % Uном±1,5
Ширина зоны «гистерезиса» порога срабатывания, % Uном± 2,5
Регулируемая задержка срабатывания, с 0,1-10
Мощность, потребляемая от сети, не более, ВА 4
Максимальный коммутируемый ток, при активной нагрузке АС250В 50Гц (АС1)/DC30В (DC1), А 8
Максимальное коммутируемое напряжение, В 400 (AC1/2A)
Максимально коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА 2000/240
Максимальное напряжение между цепями питания и контактами реле, В АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Количество и тип выходных контактов 2 переключающие группы
Диапазон рабочих температур (по исполнениям), 0С -25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения, 0С -40…+70
Габаритные размеры, мм 18х93х62
Масса, кг 0,081
