Реле контроля напряжения РКН-3-20-15 предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

Отличительные особенности:

• Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
• Фиксированное значение верхнего порога срабатывания 263В
• Фиксированное значение нижнего порога срабатывания 186В
• Контроль перенапряжения и снижения напряжения в каждой фазе
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Регулируемая задержка срабатывания от 0,1 до 10 с

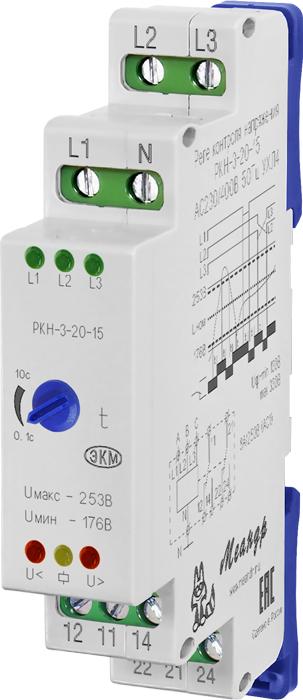

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены: поворотный переключатель установки времени срабатывания, красные индикаторы ошибок сети «U>», «U<», жёлтый индикатор включения встроенного электромагнитного реле «» и три зелёных индикатора «L1», «L2», «L3» для индикации наличия фаз.

Работа реле:
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.

ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22  будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

Состояние индикаторов «L1», «L2», «L3».
При наличии всех фаз включены все три индикатора
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют малозаметное свечение, индикаторы «U>»,«U<», «» выключены.
При подключении нулевого провода «N» на одну из клемм «L», а фазы «L» на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.
