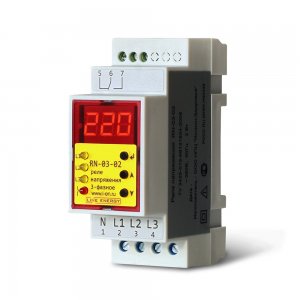

Реле напряжения 3-х фазное Line Energy RN-03-02

Производитель:  Line Energy
Артикул: RN-03-02
Штрих-код: 2000000020570
Наличие:  1 шт.
  • Самовывоз из магазина сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра

2 100.00 р.

В корзину

1 Год гарантии
Подбор Монтаж Доставка Оплата Сертификаты Сервис-центр

Описание

Реле напряжения трехфазное  предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования, питаемых от трехфазной сети, а также визуального контроля напряжения. Устройство имеет исполнительное реле на 10А для подключения трехфазного контактора.

Если напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), асимметрия напряжения не превышает установленного значения (задается в пределах 1-100В), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений, а также «перекоса» фаз, в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты исполнительного реле размыкаются. В случае «слипания» фаз или обрыва нулевого провода контакты реле размыкаются через 0,1с. При этом подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.). При восстановлении значений параметров напряжения в пределы установленных, через  время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение нагрузки. На индикаторе устройства отображается причина отключения и значение аварийного параметра.

Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Реле напряжения RN-03-02 имеет ряд преимуществ перед аналогичными приборами:

  1. Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения,  и, возможно, времени повторного включения. Реле RN-03-02 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса и допустимой асимметрии напряжения и времени срабатывания.
  2. Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +10%. RN-03-02 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.
  3. Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.

Технические характеристики

Напряжение питания 380В, 50Гц
Максимальный ток, коммутируемый контактами реле 10А 240VAC
Диапазон установки минимального напряжения ULo 165-220B
Диапазон установки максимального напряжения UHi 230-280B
Гистерезис напряжения H (регулируется) 1-20B
Асимметрия напряжения dU (регулируется) 1-100В
Погрешность измерения напряжения ±2В
Дискретность показания напряжения
Время реакции на аварию t1 (регулируется) 0,1-99,9 сек
Время повторного включения t2 (регулируется) 0,1-99,9 сек
Максимально коммутируемое напряжение 250В
Коммутационная износостойкость >105 циклов
Диапазон рабочих температур -25 … +35°С
Относительная влажность воздуха Hе более 80% при 25°С
Режим работы Kруглосуточный
Потребляемая мощность 1Вт
Подключение Bинтовые зажимы 2.5мм2
Степень защиты реле IP40
клеммной колодки IP20
Габаритные размеры 35х65х90 мм 2 модуля
Монтаж Hа DIN-рейке 35мм
