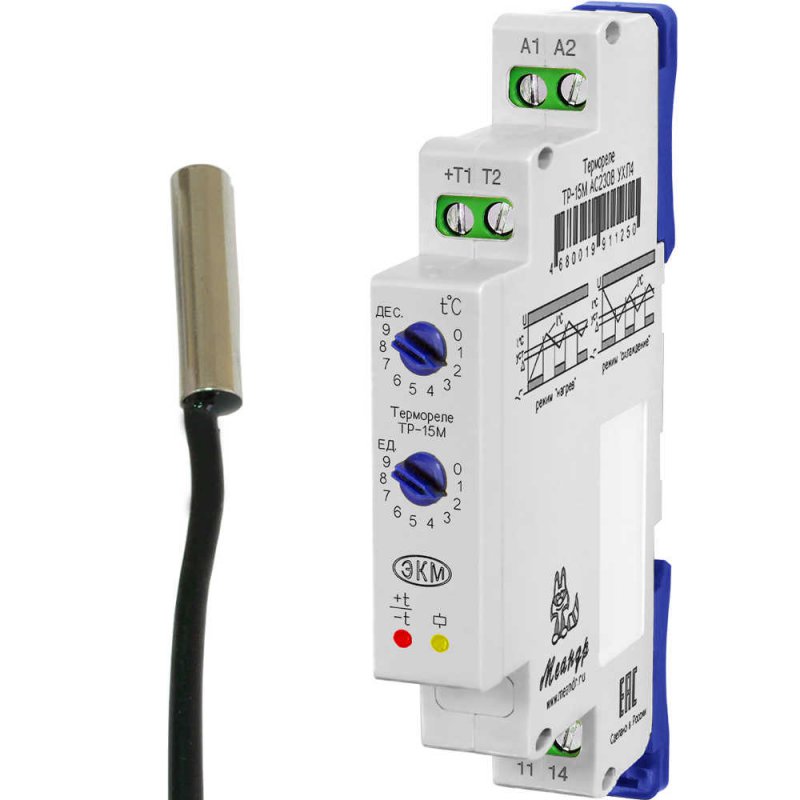

Реле контроля температуры Меандр ТР-15М АС230В УХЛ2 с ТД-3

Артикул: ТР-15М АС230В УХЛ2 с ТД-3
Производитель:  Меандр
Артикул: ТР-15М АС230В УХЛ2 с ТД-3
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ РЕЛЕ
Температурное реле ТР-15М предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-3.

  • Прецизионная дискретная установка температуры (через 10С)
  • Широкий диапазон контролируемых температур –55...+1250С
  • Возможность работы в режиме «нагрев» или «охлаждение»
  • Выходной контакт - 1 переключающая группа 16А/250В
  • Контроль исправности датчика
  • Переключаемый гистерезис 0,5 или 20С
  • Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: поворотный переключатель «ДЕС.» для задания десятков температуры, поворотный переключатель «ЕД.» для задания единиц температуры, красный индикатор «+t0С» нагревания, синий индикатор «-t0С» охлаждения, жёлтый индикатор срабатывания встроенного исполнительного реле «». На боковой панели реле расположен блок из 4-х DIP-переключателей для задания зоны гистерезиса «Δ0,5/Δ2», для выбора диапазона температуры «00С\+100», для задания положительной или отрицательной температуры «+t°С/-t0C», для выбора режима работы «охл./нагр.».

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

РАБОТА ТЕРМОРЕЛЕ
Термореле может работать в двух режимах: «нагрев» или «охлаждение».
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим работы выбирается с помощью переключателя «охл./нагр.».

Включение исполнительного реле контролируется жёлтым индикатором «». Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст - ∆. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст.+∆.

ВНИМАНИЕ: При использовании устройств мощностью более 4000Вт необходимо применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.

Паспорт изделия

Индикация режимов работы

Состояние индикаторов
Функциональное назначение
Включён «-t0 t0C уст в диапазоне -55...00C
Включён «+t0 t0C уст в диапазоне -0...+990C
Включён «+t0C» и вспыхивает t0C уст в диапазоне +100...+1250C
Поочерёдное включение «-t0C» и «+t0 Неправильно задание температуры t0C уст (выше +1250C или ниже -550C)
Одновременное включение «-t0C» и «+t0 Обрыв датчика, его неисправность или неправильное подключение
Жёлтый включён Исполнительное реле включено

Технические характеристики

Номинальное напряжение питания, В AC230
Потребляемая мощность, не более, ВА 2
Диапазон контролируемых температур, °С -55...+125
Погрешность измерения температуры:
- от –10 до 850С
- в остальном рабочем диапазоне
±0,5
± 2
Температурный гистерезис, 0С 0,5 или 2
Время готовности, не более, с 2,5
Максимальное коммутируемое напряжение, В 400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1), А 16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Максимальное напряжение между цепями питания и контактами реле, В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Количество и тип контактов 1 переключающая группа
Степень защиты реле по корпусу/по клеммам/датчика по ГОСТ 14254-96 IP40/IP20/IP68
Диапазон рабочих температур (по исполнениям), 0С -25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения, 0С -40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха, % до 80 (при 250С)
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 18х93х62
Масса, кг 0,075
