Реле контроля температуры Меандр ТР-15 ACDC24В/АС230В УХЛ4 с ТД-3

Артикул: ТР-15 ACDC24В/АС230В УХЛ4 с ТД-3
Производитель:  Меандр
Артикул: ТР-15 ACDC24В/АС230В УХЛ4 с ТД-3
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

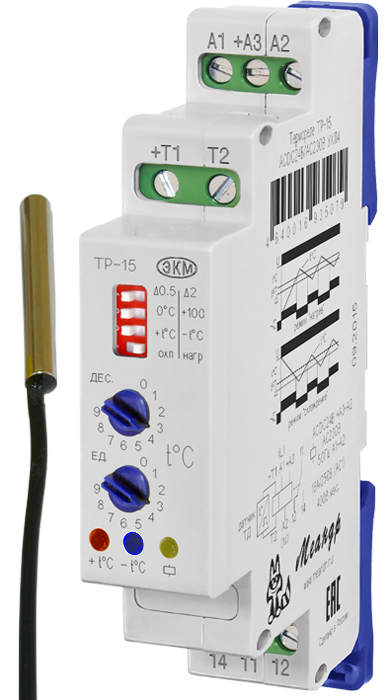

Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-3

Отличительные особенности:

  • Прецизионная дискретная установка температуры (через 1°С)
  • Широкий диапазон контролируемых температур –55...+125°С
  • Возможность работы в режиме «нагрев» или «охлаждение»
  • Выходной контакт - 1 переключающая группа 16А/250В
  • Контроль исправности датчика
  • Переключаемый гистерезис 0,5 или 2°С
  • Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: DIP-переключатель для задания зоны гистерезиса «∆0,5/∆2», для выбора диапазона температуры «0°С\+10°», для задания положительной или отрицательной температуры «+t°С/-t°С», для выбора режима работы «охл./нагр.», поворотный переключатель «ДЕС.» для задания десятков температуры, поворотный переключатель «ЕД.» для задания единиц температуры, красный индикатор «+t°С» нагревания, синий индикатор «-t°С» охлаждения, жёлтый индикатор срабатывания встроенного исполнительного реле «Ф».

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

Работа реле:
Термореле может работать в двух режимах: «нагрев» или «охлаждение».
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим работы выбирается с помощью переключателя «охл./нагр.».

Включение исполнительного реле контролируется жёлтым индикатором «». Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t°Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t°Суст - ∆. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t°Суст.+∆.

ВНИМАНИЕ:  При использовании устройств мощностью более 3500Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.

Индикация режимов работы:
Состояние индикаторов Функциональное назначение
Синий включён t°C уст в диапазоне -55...0°C
Красный включён t°C уст в диапазоне -0...+99°C
Красный включён и вспыхивает t°C уст в диапазоне +100...+125°C
Поочерёдное включение синего и красного
1. Неправильно задание температуры t°C уст (выше +125°C или ниже -55°C)
2. Обрыв датчика, его неисправность или неправильное подключение
Жёлтый включён Исполнительное реле включено

Паспорт изделия

Технические характеристики

Номинальное напряжение питания, В ACDC24/АС230
Потребляемая мощность, не более, ВА 2
Диапазон контролируемых температур, °С -55...+125
Погрешность измерения температуры от –10 до 85°С, °С ±0,5
Погрешность измерения температуры в остальном рабочем диапазоне, °С ± 2
Температурный гистерезис, °С 0,5 или 2
Время готовности, не более, с 2,5
Максимальное коммутируемое напряжение, В 400 (AC1/5A)
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А 16
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Максимальное напряжение между цепями питания и контактами реле, В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Диапазон рабочих температур (по исполнениям), 0С -25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения, 0С -40....+70
Габаритные размеры, мм 18х93х62
Масса, кг 0,075
