Описание

НАЗНАЧЕНИЕ РЕЛЕ
Термореле ТР-М03 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS 18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, ТД-3 или без него (указать при заказе).

Отображение текущей температуры на цифровом трёхразрядном индикаторе
Широкий диапазон контролируемых температур –55 ...+125⁰С
Работа в режиме "антиобледенения"
Выходной контакт - 1 переключающая группа 16А/250В
Контроль исправности датчика
Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

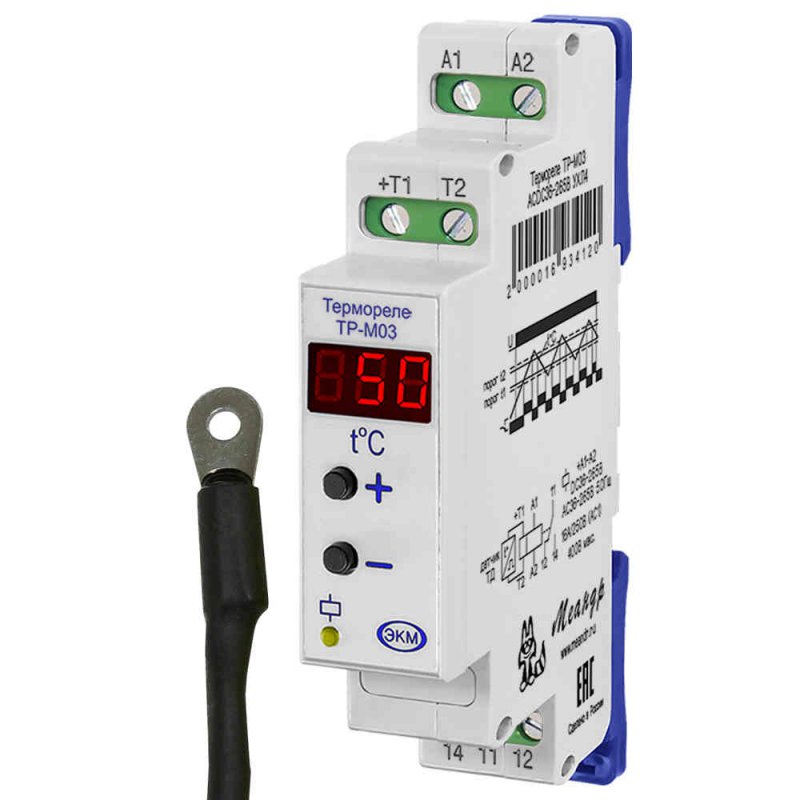

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «» срабатывания встроенного исполнительного реле.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

РАБОТА ТЕРМОРЕЛЕ
Реле работает в режиме: «антиобледенение».
«Антиобледенение» - если контролируемая температура ниже установленной t1 или выше установленной t2, реле выключено.
При увеличении контролируемой температуры и достижении температуры t1 реле включается. При дальнейшем увеличении контролируемой температуры и достижении установленной температуры t2 с учетом температурного гистерезиса реле выключается.
При снижении контролируемой температуры и достижении температуры t2 реле включается. При дальнейшем снижении контролируемой температуры и достижении установленной температуры t1 с учетом температурного гистерезиса реле выключается.
На индикаторе отображается значение текущей измеряемой температуры. Если нарушена полярность подключённого датчика или датчик не исправен, на индикаторе отображается ошибка «Err».
При нажатии кнопки «+» на индикаторе отображается значение температуры порога t2. При нажатии кнопки «-» на индикаторе отображается значение температуры порога t1. Срабатывание встроенного реле индицируется жёлтым индикатором. Если реле сработало, горит жёлтый индикатор и замкнуты контакты 11-14.

Установка параметров:
Установка температуры t2 - нажать и удерживать в течении 5 секунд кнопку «+». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Установка температуры t1 - нажать и удерживать в течении 5 секунд кнопку «-». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Память устройства является энергонезависимой, т.е. при отключении питания настройки порогов не сбрасываются.
Заводские настройки t0 = 0⁰С, t1 = -5⁰С.

Паспорт изделия

Технические характеристики
Номинальное напряжение питания, В	АСDC10-30±10%
Потребляемая мощность, не более, ВА	2
Диапазон контролируемых температур, ⁰С	-55...+125
Погрешность измерения температуры: от –10 до 85⁰С	±0,5
Погрешность измерения температуры в остальном рабочем диапазоне, ⁰С	±2
Температурный гистерезис, ⁰С	1
Время готовности, не более, с	2,5
Максимальное коммутируемое напряжение, В	400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1), А	16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт	4000/480
Максимальное напряжение между цепями питания и контактами реле, В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов	10х10⁶
Электрическая износостойкость, не менее, циклов	100000
Количество и тип контактов	1 переключающая группа
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96	IP40/IP20
Диапазон рабочих температур (по исполнениям), ⁰С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения, ⁰С	-40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность воздуха, %	до 80 (при 25⁰С)
Габаритные размеры, мм	18х93х62
Масса, кг	0,08
