Реле контроля трехфазного линейного напряжения Меандр ЕЛ-12М-22 AC500В УХЛ2

Артикул: **ЕЛ-12М-22 AC500В УХЛ2**
	Производитель: Меандр Артикул: ЕЛ-12М-22 AC500В УХЛ2 Наличие: Под заказ Срок поставки уточняйте. Возможно потребуется предоплата. 5 150 р. В корзину	2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Артикул: ЕЛ-12М-22 AC500В УХЛ2

Производитель: Меандр
Артикул: ЕЛ-12М-22 AC500В УХЛ2

Наличие: Под заказ

Срок поставки уточняйте. Возможно потребуется предоплата.

5 150 р.

В корзину

2 Года гарантии

Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролируют порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения, асимметрию (разбаланс лиейных напряжений).

ВНИМАНИЕ: Не рекомендуется применять в схемах с АВР с нейтралью!!! (т.к. при обыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки).

Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
Фиксированный порог срабатывания при превышении напряжения 1,3Uном
Контроль порядка чередования фаз
Контроль обрыва фаз
Контроль "слипания" фаз

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

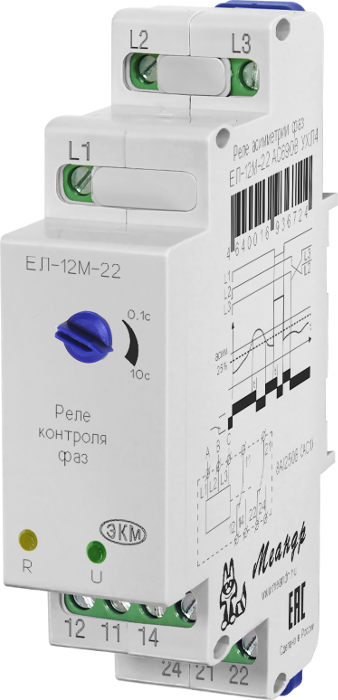

На лицевой панели реле ЕЛ-11М-22, ЕЛ-12М-22 расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.

На лицевой панели ЕЛ-13М-22 расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм

РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются), включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, встроенное реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели. При возвращении параметров в норму встроенное реле включается без задержки, установленной пользователем.

ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.

Паспорт изделия

Технические характеристики
Номинальное напряжение Uном 50Гц, по исполнениям, В	500
Минимальное допустимое линейное напряжение, по исполнениям, В	250
Максимальное допустимое линейное напряжение, по исполнениям, В	700
Потребляемая мощность, не более, ВА	2
Время выключения встроенного реле при:
Обрыве одной фазы, с	0,1-10
Обрыве двух или трёх фаз, с	0,1
Асимметрии линейных напряжений, с	0,1-10
Обратном порядке чередования фаз, с	0,1
«Слипании» фаз, с	0,1-10
Превышении напряжения выше 1,3Uном ± 5%Uном, с	0,1
Порог срабатывания на превышение напряжения, В	1,3U_ном
Минимальное синфазное напряжение включения, В	0,85U_ном
Погрешность времени срабатывания, не более, %	± 10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1), А	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт	2000/240
Количество и тип контактов	2 переключающие группы
Максимальное коммутируемое напряжение, В	400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле, В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов	10х10⁶
Электрическая износостойкость, не менее, циклов	100000
Диапазон рабочих температур (по исполнениям), ⁰C	-25...+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения, ⁰C	-40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ4, УХЛ2
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ А1-А2)
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96	IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность воздуха, %	до 80 (при 25⁰C)
Высота над уровнем моря, м	2000
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры, мм	22х93х62
Масса, кг	0,095
