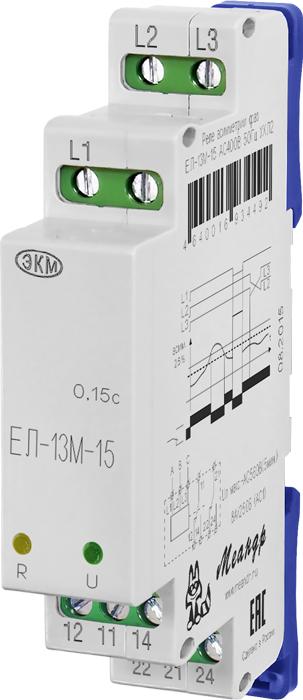

Реле контроля трехфазного линейного напряжения Меандр ЕЛ-13М-15 AC400В УХЛ2

Артикул: **ЕЛ-13М-15 AC400В УХЛ2**
	Производитель: Меандр Артикул: ЕЛ-13М-15 AC400В УХЛ2 Наличие: Под заказ Срок поставки уточняйте. Возможно потребуется предоплата. 2 350 р. В корзину	2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Артикул: ЕЛ-13М-15 AC400В УХЛ2

Производитель: Меандр
Артикул: ЕЛ-13М-15 AC400В УХЛ2

Наличие: Под заказ

Срок поставки уточняйте. Возможно потребуется предоплата.

2 350 р.

В корзину

2 Года гарантии

Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле асимметрии фаз ЕЛ-13М-15 предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

Отличительные особенности:

Контроль трёхфазного линейного напряжения для крановых электродвигателей
Контроль асимметрии фаз
Фиксированный порог срабатывания при превышении напряжения 1,3Uном
Контроль обрыва фаз
Контроль "слипания" фаз
Фиксированная задержка срабатывания - 0,15с

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.

Работа реле:
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0.15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

ВНИМАНИЕ: При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.

Паспорт изделия

Технические характеристики
Номинальное напряжение Uном 50Гц, В	400
Минимальное допустимое линейное напряжение, В	210
Максимальное допустимое линейное напряжение, В	560
Потребляемая мощность, не более, ВА	4
Время выключения встроенного реле:
Синфазное снижение напряжения ниже 0,5Uном, с	0,15
Обрыв одной, двух или трёх фаз, с	0,15
Асимметрии линейных напряжений > 25± 2%, с	0,15
«слипании» фаз, с	0,15
Превышении напряжения выше 1.3 Uном ± 5%, с	0,15
Минимальное синфазное напряжение включения, В	0,85U_ном
Гистерезис напряжения порога срабатывания, В	0,05U_ном
Погрешность времени срабатывания, не более, %	± 10
Максимальный коммутируемый ток активная нагрузка: АС250В 50Гц (АС1)/DC30В (DC1), А	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА	2000/240
Максимальное коммутируемое напряжение, В	400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле, В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее, циклов	10х10⁶
Электрическая износостойкость, не менее, циклов	100000
Количество и тип контактов	2 переключаюшие группы
Диапазон рабочих температур, ⁰C	-25...+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения, ⁰C	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96	IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность воздуха, %	до 80 (при 25⁰С)
Высота над уровнем моря, м	2000
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры, мм	18х93х62
Масса, кг	0,07
