Описание

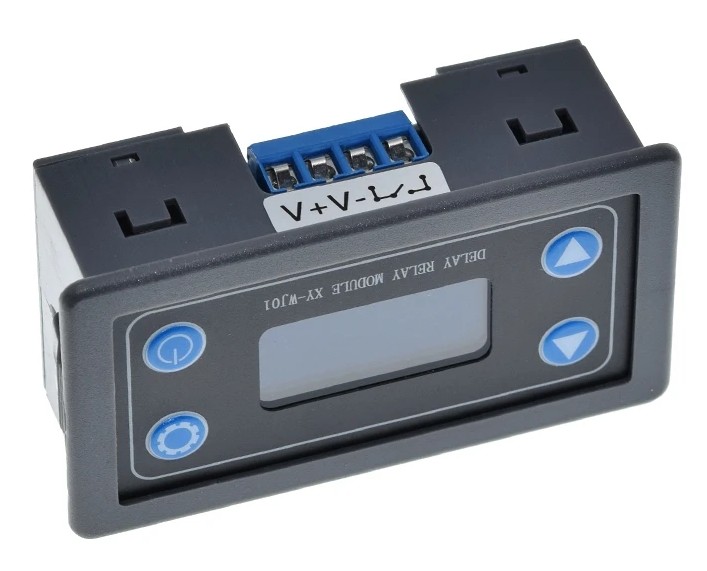

Многофункциональное реле времени. Задержка включения, задержка выключения, цикл.

Позволяет установить значение отсчета от 0.01 секунды до 9999 минут.

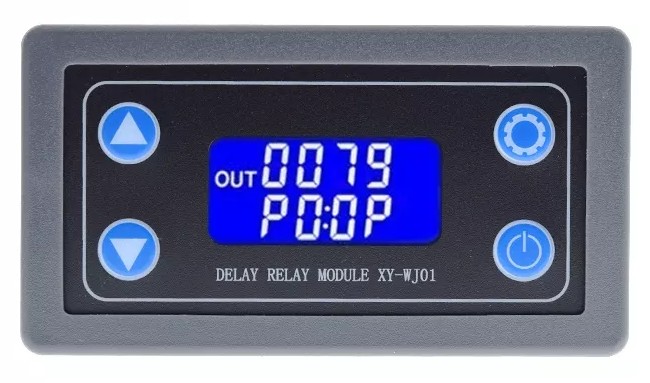

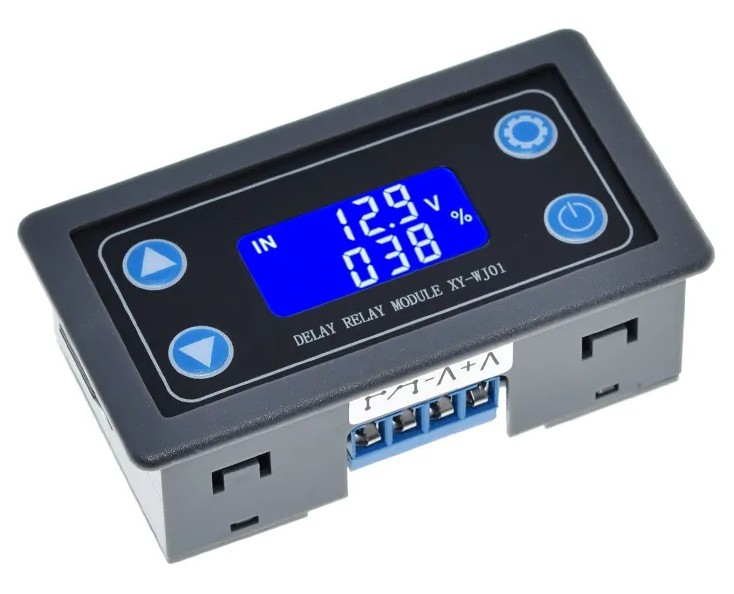

Дисплей имеет 2 цифровых поля: верхнее - время таймера, нижнее - номер программы.

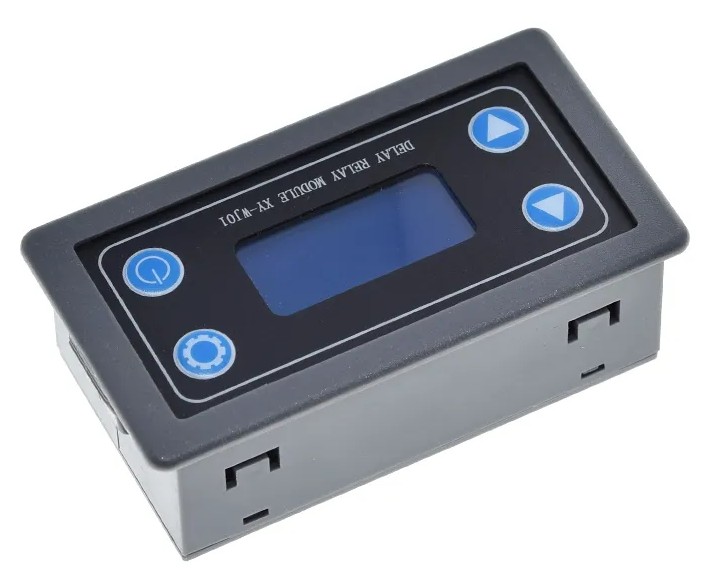

Настройка

Для входа в меню выбора программы и ее настройке нажмите и удерживайте кнопку "шестеренка" около 3 секунд, пока в левой нижнего поля не замигает код программы. Кнопками "вверх" или "вниз" выберите необходимый код программы. Для установки времени нажмите кнопку "шестеренка" - замигает поле времени. Кнопками "вверх" или "вниз" установите необходимое время. Для переключения разрядности нажмите кнопку включения. Для сохранения программы и выхода из меню нажмите и удерживайте кнопку в виде "шестеренки".

Сигнал может быть "сухим" контактом или триггером.

Программы:

Р0 - Реле выключено. При подаче сигнала реле включится с задержкой на выключение.

P1 - Реле выключено. При подаче сигнала, реле включится с задержкой на выключение, повторяющийся сигнал будет обновлять задержку.

P2 - Реле выключено. При подаче сигнала, реле включитсся с задержкой на выключение, если подать сигнал во время отсчета, реле выключится и обновит таймер. Запустить можно одинарной подачей сигнала. Если отсчет закончился полностью, то для запуска необходима двойная подача сигнала.

P3 - Реле включено. При подаче сигнала, реле выключится с задержкой на включение.

P4 - Реле выключено. Имеет 3 настройки: OP - время задержки на выключение реле, CL - время задержки на включение реле, LP - количество повторений цикла. Для переключения между ними необходимо нажимать поочередно кнопку "шестеренка" и устанавливать кнопками "вверх или "вниз" кол-во времени/повторений согласно необходимости. При подаче сигнала реле включится и будет работать согласно настроенной ранее схеме. Для выключения реле и сброса таймера необходима подача одинарного сигнала.

P5 - Реле включено. Имеет 3 настройки: OP - время задержки на выключение реле, CL - время задержки на включение реле, LP - количество повторений цикла. Для переключения между ними необходимо нажимать поочередно кнопку "шестеренка" и устанавливать кнопками "вверх или "вниз" кол-во времени/повторений согласно необходимости. При подаче сигнала реле включится и будет работать согласно настроенной ранее схеме. Для выключения реле и сброса таймера необходима подача одинарного сигнала.

Р6 - Реле включено сразу после выхода из меню программ и начинает выполнять цикл. Таймер можно запустить вновь после завершения цикла кнопкой включения или прерыванием питания реле. Так же можно поставить таймер на паузу во время выполнения цикла, путем нажатия на кнопку включения Имеет 3 настройки: OP - время задержки на выключение реле, CL - время задержки на включение реле, LP - количество повторений цикла. Для переключения между ними необходимо нажимать поочередно кнопку "шестеренка" и устанавливать кнопками "вверх или "вниз" кол-во времени/повторений согласно необходимости.

Р7 - Реле выключено. Сразу после выхода из меню программ, таймер запускается в работу. По истечении цикла, реле остается включенным. При прерывании питания реле, таймер обновится.

P8 - Реле выключено. При нажатии на кнопку включения или подачи сигнала, реле включится на задержку выключения. При удержании кнопки включения или сигнала, реле принудительно включено до прекращения удержания кнопки или подачи сигнала, далее реле работает п таймеру.

P9 - Реле включено. При нажатии на кнопку включения или подачи сигнала, реле выключится на задержку включения. При удержании кнопки включения или сигнала, реле принудительно выключено до прекращения удержания кнопки или подачи сигнала, далее реле работает по таймеру.

Характеристики

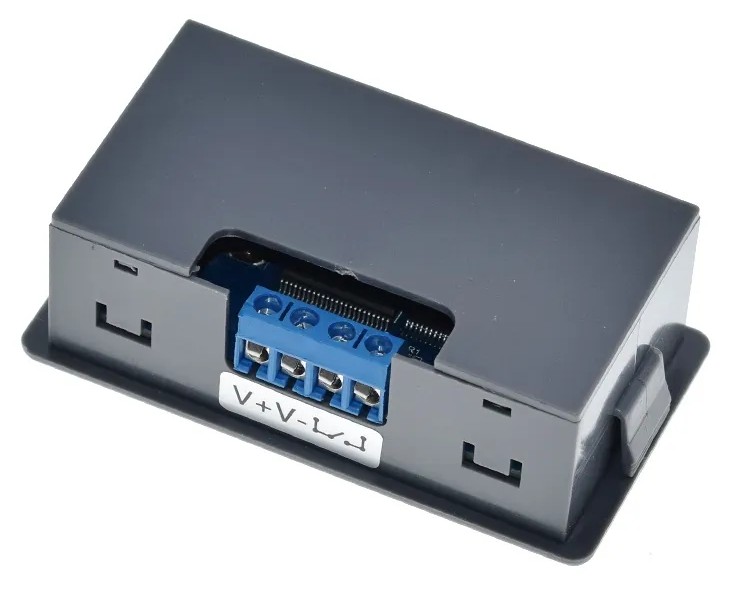

Рабочее напряжение: 6-36 В

Коммутируемый ток реле: 5 А

Состояние реле: NO (нормально открытое)

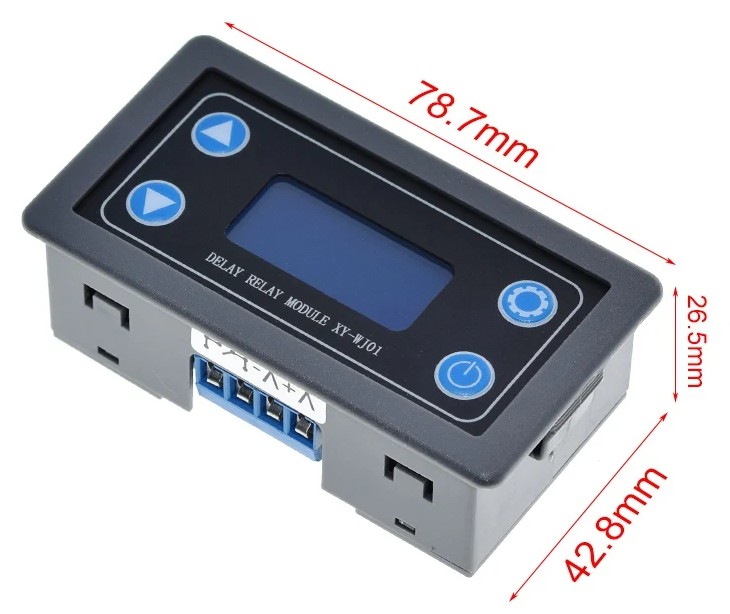

Размер: 80*38*19 мм (монтажное отверстие 78*36 мм)
