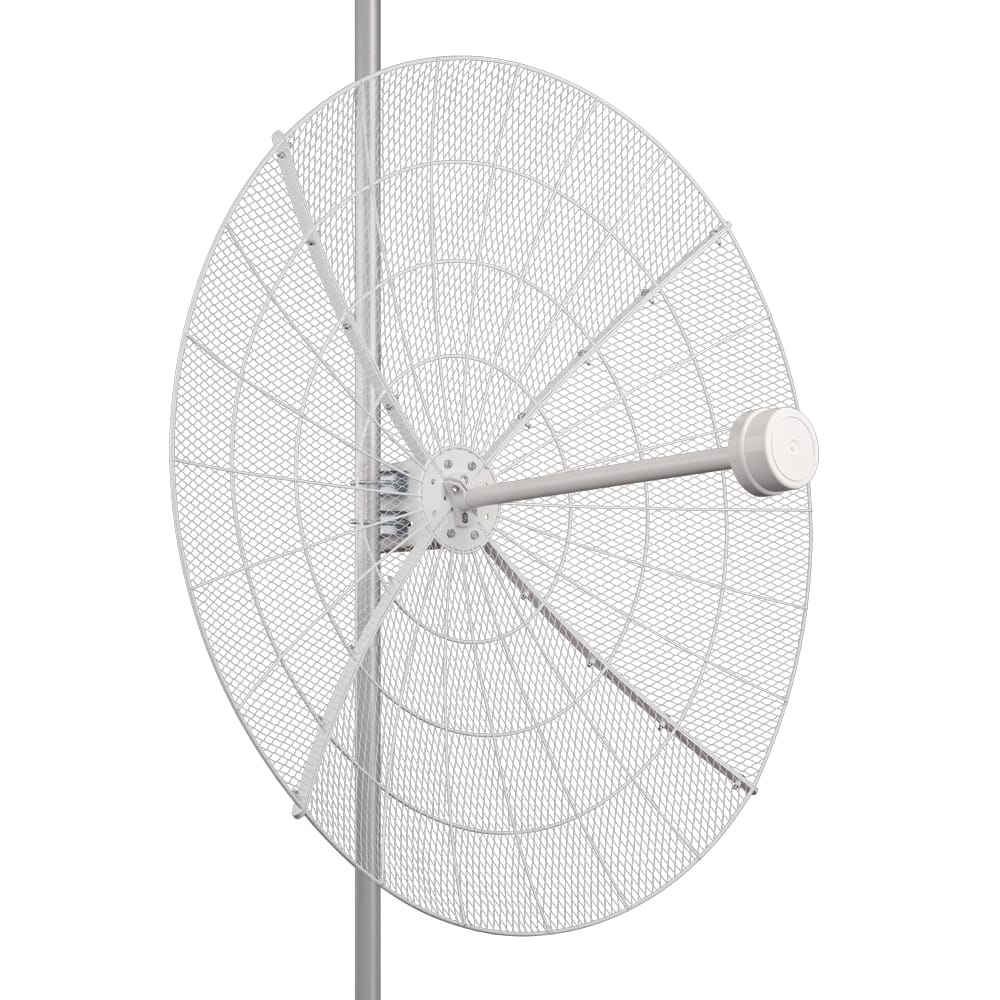

Параболическая широкополосная MIMO-антенна KNA27-1700/4200P предназначена для работы с 3G, 4G и 5G модемами, роутерами и другим оборудованием, работающим в частотном диапазоне 1700-4200 МГц. Поддерживает большинство современных диапазонов сотовой связи — работает в сетях 3G(UMTS2100), WiFi2400, 4G LTE (band 1, 3, 7, 38, 40), 5G NR(N77, N78).

Использование технологий MIMO и LTE-A, и поддержка частот 5G позволяет увеличить скорость передачи данных существенно выше 150 Мбит/с, при наличии соответствующей возможности у оператора сотовой связи.

Конструкция антенны позволяет передавать данные на большие расстояния до 25 км и более в условиях прямой оптической видимости. Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Антенна позволяет установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

Отличительные особенности:

• широкий диапазон рабочих частот 1700-4200 МГц
• очень высокое усиление — до 27 дБ
• двойная поляризация (MIMO 2x2), возможность менять поляризацию, не снимая облучателя
• дальность работы до 25 км в прямой видимости
• небольшой вес и удобная разборная конструкция отражателя
• низкая ветровая нагрузка

Конструкция антенны состоит из:

• MIMO Облучателя;
• Проволочного параболического прямо-фокусного рефлектора, собирающегося из 4 сегментов;
• Креплений облучателя и креплений рефлектора.

Облучатель антенны оснащен двумя короткими кабелями с разъемами F-female. Это позволяет использовать для подключения антенны кабельные сборки из недорогого кабеля типа SAT-703 (RG-6).

Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.
