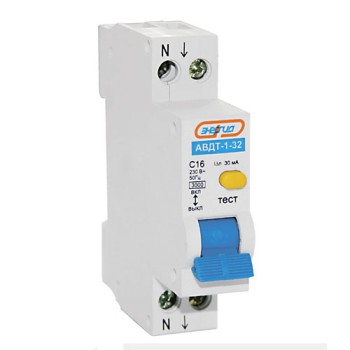

Одномодульный дифференциальный автомат серии АВДТ-1-32 1Р 16А 30 mA ЭТК Энергия

Артикул: Е0302-0002
Производитель:  ЭТК Энергия
Тип выключателя: дифавтомат
Количество полюсов: 1P
Номинальный ток, А: 16
Артикул: Е0302-0002
Штрих-код: 2000000017389
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 16 Декабря
  • Доставим по Екатеринбургу 17 Декабря
  • Отправим в другой город 17 Декабря
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Одномодульный дифференциальный автомат серии АВДТ - это новинка электротехнической компании Энергия; представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.

Дифференциал в переводе с латинского означает разность. Поэтому дифференциальная защита – это устройство, позволяющее получить результирующий импульс, как сумму или разность токов составляющих элементов схемы. На одно реле фазы защиты подается ток от трансформаторов тока, включенных на разные стороны защищаемого трансформатора.

Назначение

Автоматические выключатели дифференциального тока серии АВДТ представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.

Дифференциальный автомат АВДТ обеспечивает:

  • защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
  • предотвращение пожаров вследствие протекания токов утечки на землю;
  • защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети до 50В и обладает высокой механической износостойкостью.

Работоспособность дифференциального автомата АВДТ проверяется ежемесячно нажатием кнопки «ТЕСТ» — при ее нажатии устройство должно мгновенно отключиться. Чтобы включить устройство после проверки, необходимо нажать кнопку «ВОЗВРАТ» и взвести рукоятку выключателя.

Монтаж дифференциального автомата производится на 35мм DIN-рейку.

Принцип работы

Принцип действия основан на фиксации дифференциального тока, возникающего при утечке на землю. Датчиком наличия тока утечки служит дифференциальный трансформатор тока, сигнал с которого подается на устройство разъединителя главных контактов, который размыкает одновременно как фазовые, так и нулевые контакты.

При работе в нормальных условиях автоматические выключатели пропускают через себя электрический ток от минимальных величин до номинального тока. В случае возникновения в цепи перегрузки или тока короткого замыкания, срабатывает механизм защиты и автомат выключается.

Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в коммутируемой цепи, нагревает биметаллическую пластину, которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма расцепления. Электромагнитная защита обеспечивается благодаря тому, что в момент появления в коммутируемой цепи короткого замыкания, протекающий по виткам соленоида ток многократно возрастает по отношению к номинальному, что приводит в движение его сердечник, воздействующий на рычаг механизма расцепления.

Особенности

  • Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
  • Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать АВДТ в различных климатических поясах.
  • Контакты выполнены из бескислородной меди с содержанием серебра.
  • Корпус изготовлен из не поддерживающей горение пластмассы.
  • Возможность подключения посредством гребенчатой шины.

Дифференциальные автоматы «Энергия» крепятся на стандартную DIN рейку.

Технические характеристики

Число полюсов 1+N(одномодульный)
Номинальный ток, А 16
Отключающая способность, А 3000
Номинальное напряжение, В 220
Номинальный дифференциальный ток, мА 10,30,100
Характеристики срабатывания С
Защита Ток утечки, Сверхтоки, токи КЗ
Сечение подключаемого провода, мм 2 1-16
Степень защиты аппарата в модульном шкафу, IP 40
Время срабатывания при коротком замыкании не более, с 0,04
Время отклика при номинальном отключающем дифференциальном токе, не более, с 0,04
