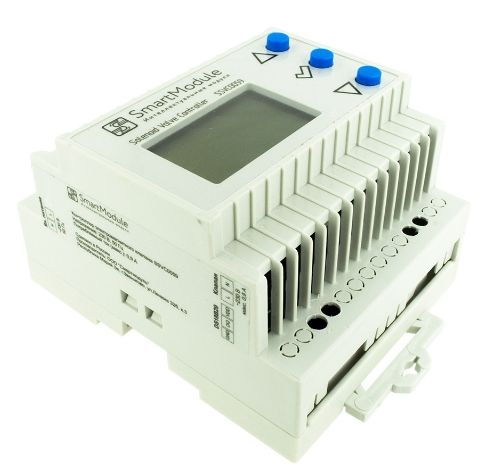

Контроллер SSVC0059 V2 - автоматика отбора для ректификации.
“Контроллер электромагнитного клапана SSVC0059 (версия 2)” (далее Контроллер) - предназначен для изготовления блока управления электромагнитными клапанами (нормально закрытыми, работающими от сети переменного тока частотой 50 Гц, напряжением 230 В и током до 0,9 А). Контроллер позволяет управлять клапанами по заданной программе с контролем температуры датчиками DS18B20 (до 2х штук, в комплект не входят).

Типовое применение - управление отбором продукта в устройствах автоматизации ректификации.

Контроллер электромагнитного клапана SSVC0059 (версия 2) является продолжением SSVC0059 первой версии. Об основных изменениях относительно SSVC0059 первой версии изложено в этом PDF документе: "Что нового? Автоматика отбора SSVC0059 версия 2".

Комплект поставки:

• Контроллер в корпусе
• Паспорт и руководство по эксплуатации

Внимание: К контроллеру необходимо подключить датчик(и) DS18B20 и электромагнитный(е) клапан(ы) (приобретаются отдельно).
Рекомендуется использовать оригинальные датчики DS18B20 производства Maxim Integrated. При использовании поддельных датчиков корректная работа не гарантируется (особенно актуально в двухпроводной схеме подключения)

Особенности:

• Клеммы для подключения 2х датчиков температуры DS18B20
• Клеммы для подключения 3х клапанов
• Электромеханическое реле для управления внешним оборудованием
• Разъем для карты памяти для обновления прошивки и сохранения настроек
• Графический дисплей, русский интерфейс
• Симисторные силовые ключи с детектором перехода через ноль для управления клапанами*.

* Отсутствие помех в момент включения и выключения силового ключа. Практически неограниченный ресурс срабатывания силового ключа.

ОПИСАНИЕ ПРИНЦИПА РАБОТЫ

Регулирование отбора основано на чередовании состояния клапана открыт/закрыт и возврате части флегмы в колонну при закрытом клапане. Управление осуществляется автоматическим изменением периодов состояния клапана открыт/закрыт, в том числе с привязкой к температуре, по заданной пользователем программе. Контроллер позволяет задавать алгоритм и скорость отбора на каждом этапе, оперативно влиять на процесс, по ходу выполнения. Настройка параметров программы осуществляется при помощи кнопок управления, сопутствующая информация выводится на графический дисплей.

К контроллеру необходимо подсоединить датчик температуры DS18B20, установленный в ректификационной колонне.

При правильном отборе колонна приходит в стабильное (квазистационарное) состояние, в ней устанавливается градиент температур, который почти не меняется при неизменных внешних условиях (температура и атмосферное давление). Для стабильной работы колонны и качественного разделения фракций необходим возврат флегмы и дозированный отбор. Контроллер позволяет с высокой точностью настроить скорость отбора.

Со временем количество испаряемого спирта из куба уменьшается, а температура в колонне повышается и начинают испарятся хвостовые фракции.

Для поддержания стабильного состояния колонны и недопущения хвостовых фракций в отбор контроллер, с увеличением температуры, уменьшает скорость отбора и прекращает отбор до возврата температуры к заданному уровню. Остановка отбора приводит к обогащению колонны и возврату к стабильному состоянию. Такой алгоритм работы позволяет получить качественный "чистый" результат, и "отжимать" спирт максимально, избавляет от необходимости постоянно вручную регулировать отбор.

Выбор места установки датчика температуры зависит от оборудования, необходимо руководствоваться документацией к оборудованию.
