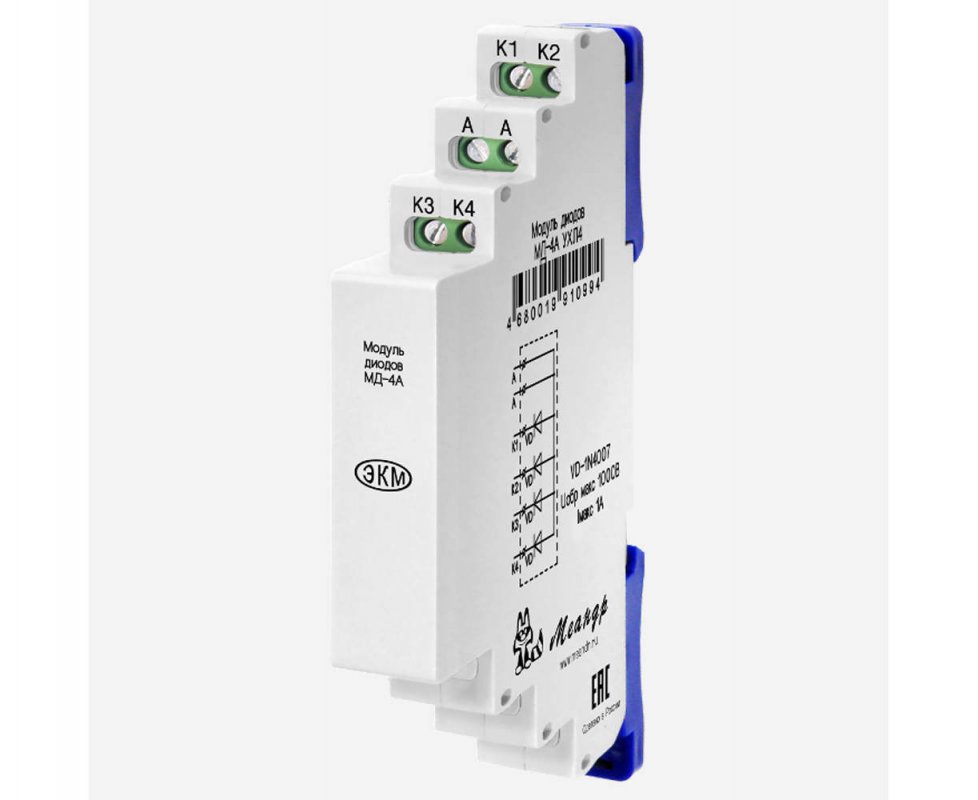

Модуль диодов МД-4 УХЛ4

Артикул: МД-4 УХЛ4
Производитель:  Меандр
Артикул: МД-4 УХЛ4
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ МОДУЛЕЙ
Модули диодов МД предназначены для организации логического управления в схемах автоматики, например, подключения импульсных (бистабильных) реле типов РИО-1, РИО-2 и др. Схемы подключения модулей в случае использования их с импульсными реле приведены в руководствах по эксплуатации реле.
Возможно применение в любых других схемах, где требуется диодная развязка. По заказу могут изготавливаться с другими схемами внутреннего соединения диодов или просто с набором диодов.

  • Используются для организации логического управления в схемах автоматики, подключения импульсных реле и т.д.
  • Корпус шириной 13 мм, 8 контактов

КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Катод (К) каждого диода подключается к соответствующему уровню системы освещения. Аноды диодов объединены и выведены на соответствующий выключатель.

ВНИМАНИЕ! Характеристики встроенных диодов: Uмакс = 1000В, Iмакс = 1А.

Паспорт изделия

Технические характеристики:

Количество групп диодов 4
Количество диодов в группе 1
Схема соединения диодов в группе -
Uмах, обратное DC, В 1000
Uмах, обратное импульсное, В 1200
Iмах (прямой) (каждый диод), А 1
Iмах (прямой) импульсный (каждый диод), А 30
Iмах (обратный), при t=25°C, мкА 5
Падение U (при I=1A), В 1,1
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4
Диапазон рабочих температур, 0C -25...+55
Температура хранения, 0C -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность, % до 80 (при 250C)
Высота над уровнем моря, м до 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 13х93х62
Масса, не более, кг 0,1
