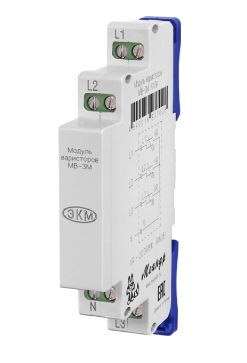

Модуль варисторов МВ-3М УХЛ4

Артикул: МВ-3М УХЛ4
Производитель:  Меандр
Артикул: МВ-3М УХЛ4
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 10 Апреля
  • Доставим по Екатеринбургу 10 Апреля
  • Отправим в другой город 11 Апреля
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Модуль варисторов МВ-3М УХЛ4

  • Климатическое исполнение УХЛ4 (от -250C до +550C)
  • Применяется для защиты трёхфазного электрооборудования от коммутационных перенапряжений
  • Максимальная энергия поглощения 190Дж (импульс 8/20мкс)
  • Максимальный ток 6,5кА
  • Корпус шириной 13мм
  • В модуле используются варисторы типа 20D681К (680В)
  • ГОСТ IEC 61051-2-2013

НАЗНАЧЕНИЕ МОДУЛЯ
Модуль варисторов МВ-3М предназначен для обеспечения качественного электропитания в трёхфазных сетях с высоким уровнем импульсных помех индустриального и атмосферного характера.

КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

РАБОТА МОДУЛЯ
Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля варисторов - L1, L2, L3. К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается.При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются варисторы типа 20D681К (680В).

Технические характеристики

Максимальное напряжение 420В
Количество цепей 3шт.
Номинальный ток разряда (импульс 8/20 мкс) 3кА
Максимальный разрядный ток (импульс 8/20мкс) 6,5кА
Максимальная рассеиваемая мощность 1Вт
Класиффикационное напряжение (1мА) 680 (612-748) В
Максимальное постоянное напряжение 560В
Максимальное напряжение ограничения (при токе 100А) 1120В
Среднеквадратичное значение напряжения 420В
Ёмкость нагрузки 440пФ (конденсаторов)
Номинальная мощность рассеивания 1Вт
Энергия поглощения (импульс 10/1000мкс) 230Дж
Усилие затяжки клемм 0,4Н*м
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 (от -25С до +55С)
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Степень защиты корпус/клеммы IP40/IP20
Габаритные размеры 13*93*62мм
Корпус 13мм
Способ крепления DIN рейка 35мм/ровная поверхность
Материал корпуса ABS пластик, V0
Цвет RAL 7035
