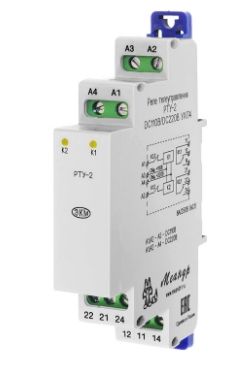

Реле телеуправления (блокировка при двух взаимоисключающих потребителях) РТУ-2 ACDC24В УХЛ4

Артикул: **РТУ-2 ACDC24В УХЛ4**
	Производитель: Меандр Артикул: РТУ-2 ACDC24В УХЛ4 Штрих-код: 2000660216788 Наличие: Под заказ Срок поставки уточняйте. Возможно потребуется предоплата. 1 360 р. В корзину	2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Артикул: РТУ-2 ACDC24В УХЛ4

Производитель: Меандр
Артикул: РТУ-2 ACDC24В УХЛ4
Штрих-код: 2000660216788

Наличие: Под заказ

Срок поставки уточняйте. Возможно потребуется предоплата.

1 360 р.

В корзину

2 Года гарантии

Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ РЕЛЕ
Реле телеуправления РТУ-2 предназначено для применения в схемах телемеханики для управления двухпозиционным объектом. Имеет электрическую блокировку от одновременной подачи двух взаимоисключающих команд (вкл/откл). Реле имеет электрическую блокировку при управлении двумя взаимоисключающими потребителями. Возможно применение в схемах управления задвижками и др. двухпозиционными объектами. Находит широкое применение в схемах телемеханики метрополитена.

Электрическая блокировка при управлении двумя взаимоисключающими потребителями
Индикация рабочей линии
2 выходных реле 8А/250В
Крепление на рейку-DIN или на ровную поверхность
Корпус шириной 18мм

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: желтый индикатор «К1» включения линии 1, желтый индикатор «К2» включения линии 2.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

РАБОТА УСТРОЙСТВА
Управляющее питание подключается к клеммам А1, А2, А3 реле в соответствии со схемой. Выходные контакты реле подключаются к схеме управления. При включении К1 загорается соответствующий светодиод на лицевой панели, а выход К2 автоматически блокируется.

Паспорт изделия

Технические характеристики
Напряжение питания, В	ACDC24
Мощность потребляемая катушкой, не более, Вт	2
Время во включённом состоянии	не ограничено
Время включения реле, не более, мс	25
Время выключения реле, не более, мс	50
Количество и тип контактов	2х1 переключающая группа
Максимальное коммутируемое напряжение, В	250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1), В	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт	2000/240
Электрическая прочность (питание - контакты), В	АС2000 (50Гц - 1 минута)
Механическая износостойкость, не менее циклов	10х106
Электрическая износостойкость, не менее циклов	100000
Максимальная частота коммутаций, не более цикл./час	600
Диапазон рабочих температур (по исполнениям), ⁰С	-25…+55
Температура хранения, ⁰С	-40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ2 или УХЛ4
Степень защиты реле: по корпусу/по клеммам в соответствии с ГОСТ 14254-96	IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Относительная влажность воздуха, %	до 80 (при 25⁰С)
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Габаритные размеры, мм	18х93х62
Масса, кг	0,08
