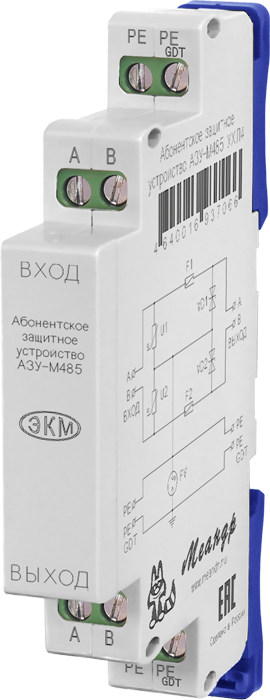

Устройство защиты абонентских линий Меандр АЗУ-М485 УХЛ4

Артикул: АЗУ-М485 УХЛ4
Производитель:  Меандр
Артикул: АЗУ-М485 УХЛ4
Наличие:  Склад поставщика
  • Самовывоз из магазина с 26 Мая*
  • Доставим по Екатеринбургу 27 Мая*
  • Отправим в другой город 27 Мая*
* примерный срок, при заказе сегодня

700 р.

630 р.

В корзину

2 Года гарантии
Подбор Монтаж Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты абонентский линий АЗУ-М485 предназначено для защиты оборудования распределённых сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения и др. со скоростями передачи данных до 10Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.).

КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство АЗУ-М485 выполнено в пластмассовом корпусе класса защиты IP20. Крепление устройства осуществляется на DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. В корпусе устройства установлены клеммы для подключения проводников защищаемой линии.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ УСТРОЙСТВА
Устройство защиты от импульсных перенапряжений типа АЗУ-М485 является прибором многократного действия и рассчитано на пропускание импульсных токов большой величины, возникающих при прямом ударе молнии в систему внешней молниезащиты объекта.

Устройство АЗУ-М485 рекомендуется размещать возле защищаемого оборудования.

Подключение устройств АЗУ-М485 к шине заземления осуществляется с помощью проводника сечением 1,5-2,5мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.

Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.

Паспорт изделия

Технические характеристики

Количество защищаемых пар 1
Номинальное рабочее напряжение DC, В 6
Макс. длительное рабочее напряжение DC, В 300
Номинальный рабочий ток, мА 150
Максимальный рабочий ток, мА 400
Максимальный разрядный ток (8/20), Imax, кА 2,5
Время срабатывания, tA, нс <30
Скорость передачи данных, Мбит/с 10
Вносимое сопротивление на линию, Ом 20
Паразитная ёмкость, С, не более, пФ 300
Потребляемая мощность, не более, ВА 2
Диапазон рабочих температур (по исполнениям), 0C -25...+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения, 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А-В)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Монтаж DIN-рейка 35 мм или винтами М4
Сечение присоединяемых проводников, мм2 0,25-2,5
Материал корпуса ABS, V0
Цвет корпуса светло-серый, RAL7035
Относительная влажность воздуха, % до 80 (при 25 °C)
Режим работы круглосуточный
Рабочее положение в пространстве произвольное
Габаритные размеры, мм 13х62х93
Масса, кг 0,06
