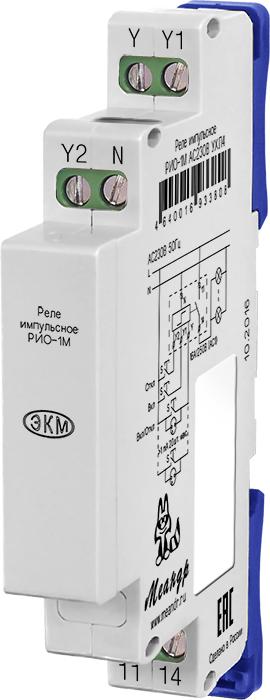

Импульсное реле управления освещением Меандр РИО-1М АС230В УХЛ4

Артикул: РИО-1М АС230В УХЛ4
Производитель:  Меандр
Артикул: РИО-1М АС230В УХЛ4
Штрих-код: 2000000075204
Наличие:  2 шт.
  • Самовывоз из магазина сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра

1 340.00 р.

1 206.00 р.

В корзину

2 Года гарантии
Подбор Монтаж Доставка Оплата Скидки Сервис-центр

Описание

Импульсное реле освещения РИО-1М предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

Отличительные особенности:

  • Управление освещением из нескольких мест; - в коридоре, на лестнице, во всем доме и т.п.
  • Возможна работа с датчиком движения (включение по датчику, выключение по кнопке или по времени *)
  • Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
  • Комфорт управления - одним выключателем можно включить и выключить все осветительные приборы
  • Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
  • Технология синхронной коммутации контактов

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

Работа реле:
Реле не требует оперативного питания. Любая команда управления является питанием. Реле имеет три входа управления имеющие различные назначения. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а также позволяет исключить подгорание контактов встроенного исполнительного реле.

ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

Паспорт изделия

Технические характеристики

Питание, В АС230 ± 10%
Минимальное время подачи сигнала управления, не менее, с 0,3
Время во включенном состоянии (по любому входу) не ограничено
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более, шт. 20
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более, шт. 5
Задержка срабатывания реле, не более, с 0,25
Номинальное/максимальное коммутируемое напряжение, В 250/400
Максимальный коммутируемый ток при активной нагрузке АС250В(АС1)/DC30В(DC1), А 16
Максимальный коммутируемый ток (<4с при скважности 10), А 30
Максимальная нагрузка лампами накаливания, Вт 2000
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0.5, шт. 25х35Вт, 13х65Вт
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Минимальная коммутируемая мощность (100В/5мA), мВт 500
Электрическая прочность (питание - контакты) (50Гц - 1мин), В AC2000
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Максимальная частота коммутаций, не более, комм./ч 600
Габаритные размеры, мм 13х93х62
Масса, кг 0,08
