Импульсное реле управления освещением Меандр РИО-2 ACDC24В УХЛ4

Артикул: РИО-2 ACDC24В УХЛ4
Производитель:  Меандр
Артикул: РИО-2 ACDC24В УХЛ4
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 9 Апреля
  • Доставим по Екатеринбургу 9 Апреля
  • Отправим в другой город 10 Апреля
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле импульсное освещения РИО-2 предназначено для дистанционного управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать свет во всем доме, в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование блока диодов МД-3 позволяет формировать многоуровневые схемы управления освещением.

Отличительные особенности:

  • Три режима управления: - импульсное реле, перекрёстные выключатели, автоматический таймер
  • Позволяет управлять освещением из нескольких мест; - в коридоре, на лестнице, во всем доме и т.п.
  • Экономит провода – для кнопок можно использовать провода с меньшим сечением, чем для силовой цепи
  • Повышает комфорт управления - одним выключателем можно, выключить все осветительные приборы
  • Режим экономии электроэнергии - функция автоматического таймера
  • Технология синхронной коммутации контактов исполнительного реле
  • Возможность использования датчика движения

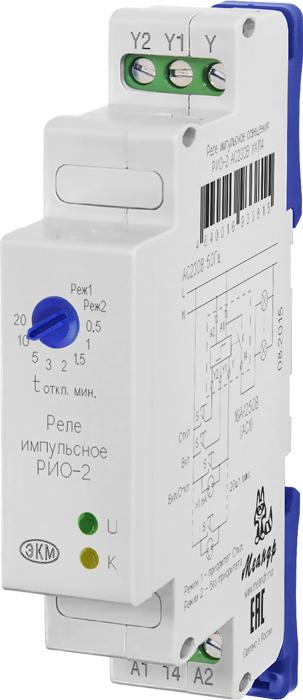

Реле выпускаются в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели расположен переключатель режимов и установки времени отключения освещения для режима автоматического таймера, а так же индикатор наличия сетевого напряжения «U» и индикатор состояния контактов исполнительного реле «К».

Работа реле:

Реле не требует оперативного питания. Питание осуществляется от сети освещения. Особенностью реле является использование технологии синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Реле имеет три входа управления имеющие различные назначения в зависимости от установленного режима работы. Датчик движения подключается к контакту Y1.

Режим 1 - режим импульсного реле. При поступлении команды управления на вход «Y1»(Вкл.) контакты А1-14 замыкаются. При поступлении команды управления на вход «Y2»(Откл.) контакты А1-14 размыкаются. При поступлении команды управления на вход «Y»(Вкл./Откл.) состояние контактов А1-14 меняется на противоположное. Индикатор «U» - наличие линейного напряжения. Индикатор «К» – показывает состояние контактов реле, индикатор включён контакты замкнуты. Работа в режиме импульсного реле позволяет производить управление группами осветительных приборов по двум проводам при построении систем освещения для одной или нескольких групп осветительных приборов. Возможна работа с датчиком движения (включение по датчику , выключение по кнопке или по времени *).

Режим 2 - режим 3-х перекрёстных переключателей. Управление исполнительным реле производится по каждому входу имитируя работу трёх переключателей с фиксированным положением контактов в состоянии «вкл» или «откл». Режим перекрёстных переключателей позволяет управлять освещением любым из трёх переключателей, расположенными в различных местах помещения, в независимости от положения в котором находится каждый переключатель.

Режим 3 - режим автоматического таймера. Режим предназначен для автоматического отключения освещения по отсчёту времени установленного пользователем. Отключение производится автоматически по истечении времени задержки. Если до истечения времени задержки поступает сигнал управления на включение, время сбрасывается и цикл повторяется. Режим работы реле выбирается положением указателя переключателя на лицевой панели.

* - функция доступна в реле выпуска с 12.2015г.

ВНИМАНИЕ: Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.

Паспорт изделия

Технические характеристики

Питание, В ACDC 24В±10%
Минимальное время подачи сигнала управления, не менее, с 0,3
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более, шт. 20
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более, шт. 5
Время задержки для режима автоматического выключателя, tоткл. мин 0,5, 1, 1.5, 2, 3, 5, 10, 20
Задержка срабатывания реле, не более, с 0,25
Номинальное/максимальное коммутируемое напряжение, В 250/440
Максимальный коммутируемый ток АС250В(АС1)/DC30В(DC1), А 16
Максимальный коммутируемый ток (<4с при скважности 10), А 30
Максимальная нагрузка лампами накаливания, Вт 2000
Максимальная нагрузка люминисцентными лампами (некомпенсированная) cosφ=0,5, шт. 25х36Вт/13х65Вт
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Минимальная коммутируемая мощность (100В/5мA), мВт 500
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Электрическая прочность (питание-контакты) (50Гц - 1мин), В АС2000
Максимальная частота коммутаций, не более, комм./ч 600
Габаритные размеры, мм 18х93х62
Масса, кг 0,08
