Обычно цифровые генераторы частоты, в которых требуемое значение частоты устанавливают с помощью клавиатуры, как правило, выполнены на микроконтроллере, диапазон генерируемых частот ограничен несколькими мегагерцами, а получение точного значения частоты в широких пределах затруднительно.

Данный модуль, построенный на микросхеме AD9850 производства Analog Devices, являющийся полным DDS синтезатором с встроенным компаратором, позволяет расширить диапазон частот от долей герца до 40 МГц. DDS (Direct Digital Synthesizers) - цифровые синтезаторы частоты с прямым синтезом уникальны своей точностью. DDS практически не подвержены температурному дрейфу и старению. Единственным элементом, который обладает свойственной аналоговым схемам нестабильностью, является цифроаналоговый преобразователь (ЦАП).

Благодаря высоким техническим характеристикам в последнее время DDS вытесняют обычные аналоговые синтезаторы частот. Основным преимуществом DDS является очень высокое разрешение по частоте и фазе, управление которыми осуществляется в цифровом виде. Цифровой интерфейс позволяет легко реализовать микроконтроллерное управление.

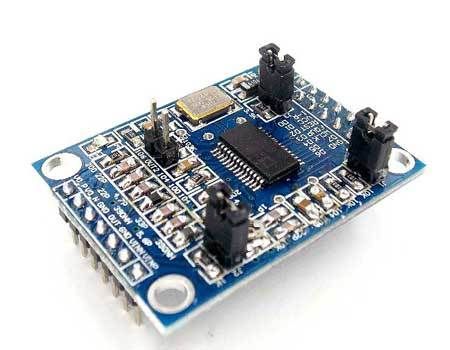

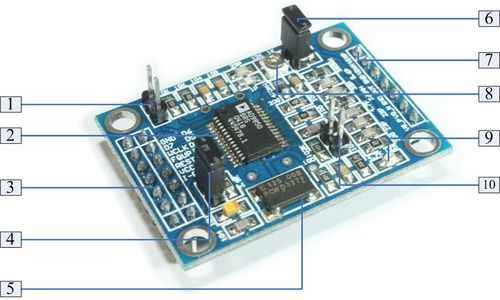

Модуль RI042. Генератор на микросхеме AD9850. 0...40 МГц

1 – выбор режим передачи данных (последовательный (установлена перемычка) и параллельный режим);
2 – микросхема AD9850;
3 – контакты модуля:
4 – выбор питания модуля (3.3 В или 5 В);
5 – кварцевый генератор 125 MHz;
6 – выход выдачи меандра (есть (убрана перемычка));
7 – контакты модуля:
8 – переменный резистор для регулировки опорного входного напряжения компаратора;
9 – светодиод индикации питания модуля;
10 – выход выдачи сигнала синусоиды.
