Описание

Это клон Arduino NANO - неофициальная версия, но в производстве используются те же Gerber-файлы, включая трафареты для шелкографии.

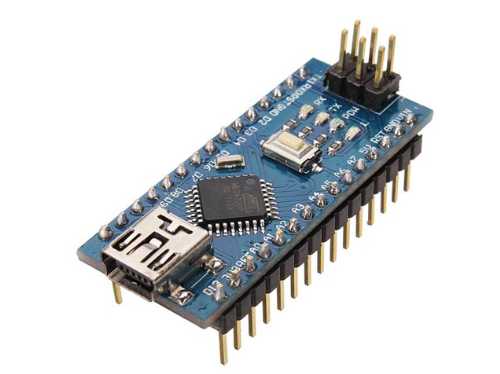

Модуль, аналогичный ARDUINO Nano V3.0 (CH340) на микроконтроллере ATmega328 с USB кабелем
Оптимально подходит для макетирования с применением беспаечных макетных плат, ибо все контакты выведены на две линейки по краям платы, шаг выводов 2,54мм, расстояние между линейками 15мм.
Встроенный bootloader и преобразователь USB <> COM на базе микросхемы CH340, позволяет обновлять прошивку без использования программатора, единственным нажатием кнопки на компьютере. Однако, при необходимости, может быть "прошит" и любым стандартным программатором со стандартным 6-выводным интерфейсом ISP.

Nano 3.0 (CH340G) является аналогом распространенных модулей Nano 3.0, и отличается от них лишь переработанной схемой преобразователя USB <> COM, интегрированного на плату. Вместо микросхемы FT232RL производства FTDI, в этой версии модуля применена микросхема CH340G, производства WCH.
С точки зрения использования, модуль ничем не отличается от распространенных модулей Nano 3.0, т.к. преобразователь USB<>COM, с точки зрения программирования прозрачен, и всего-лишь обеспечивает соединение с компьютером посредством добавления ещё одного COM-порта.

Технические характеристики
Микроконтроллер	ATmega328P
Напряжение ядра (логические уровни)	+5 вольт.
Напряжение питания по входу VIN (рекомендуемое)	+7...+12 вольт.
Предельно допустимый потенциал напряжения питания по входу VIN	+6...+20 вольт.
Цифровых входов/выходов	14 (6 из которых позволяют аппаратно выводить PWM / ШИМ).
Cветодиоды	Питание, Rx(приём), Tx(Передача).
Входов АЦП	8.
Максимально допустимый втекающий/вытекающий ток выводов	40 мА.
ППЗУ (Flash Memory)	32 кБайт, из которых 2 кБ используется под загрузчик (bootloader).
ОЗУ (SRAM)	2 кБайт (встроено в ATmega328P)
EEPROM	1 Кб (встроено в ATmega328P)
Тактовая частота	16 МГц стабилизирована кварцем.
Миниатюрные размеры	45 * 18 мм.
Вес модуля	6 гр.

Контроллер, совместимый с Arduino Nano - это маленькая законченная плата для простого макетирования. Построена на микроконтроллере ATmega328. Его функциональные возможности очень похожи на Arduino UNO, но в ином форм-факторе. У Nano отсутствует отдельный разъем питания. Она работает и питается через USB кабель Mini-B.

Комплект поставки:

1. - Контроллер, совместимый с Arduino NANO
2. - Кабель мини USB
