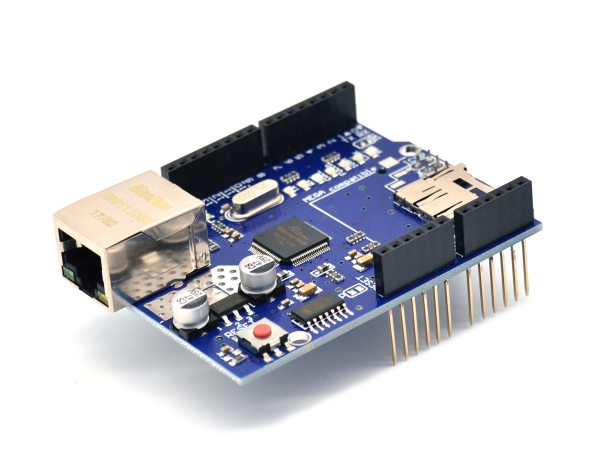

Ethernet шилд W5100 служит для подключения микроконтроллера Arduino к сети Ethernet через кабель TCP/IP и соединения с интернетом. Содержит гнездо для установки карты microSD, благодаря чему данные о работе системы, в которую входит Ethernet шилд W5100, записывается на карту microSD и считываются с нее. Имеется кнопка сброса.
Соединение с сетью происходит с помощью разъема RJ45. Внутри разъема расположены трансформаторы для гальванической развязки устройства от сети. Используя модуль можно организовать сервер, хранящий данные на карте памяти. Основа устройства – микросхема W5100 фирмы Wiznet. Микросхема аппаратно реализует следующие протоколы транспортного, сетевого и канального уровней: TCP, UDP, IPv4, ICMP, ARP, IGMP и MAC. Есть аппаратная поддержка протокола PPPoE (Point-to-point over Ethernet) с PAP/CHAP протоколами аутентификации, что позволяет осуществлять удаленное подключение встраиваемого устройства к провайдеру через простой и дешевый DSL-модем, работающий в мостовом (bridge) режиме и не имеющий...
