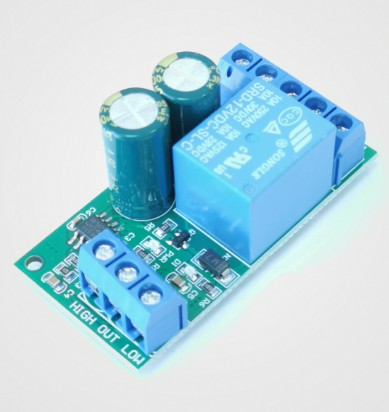

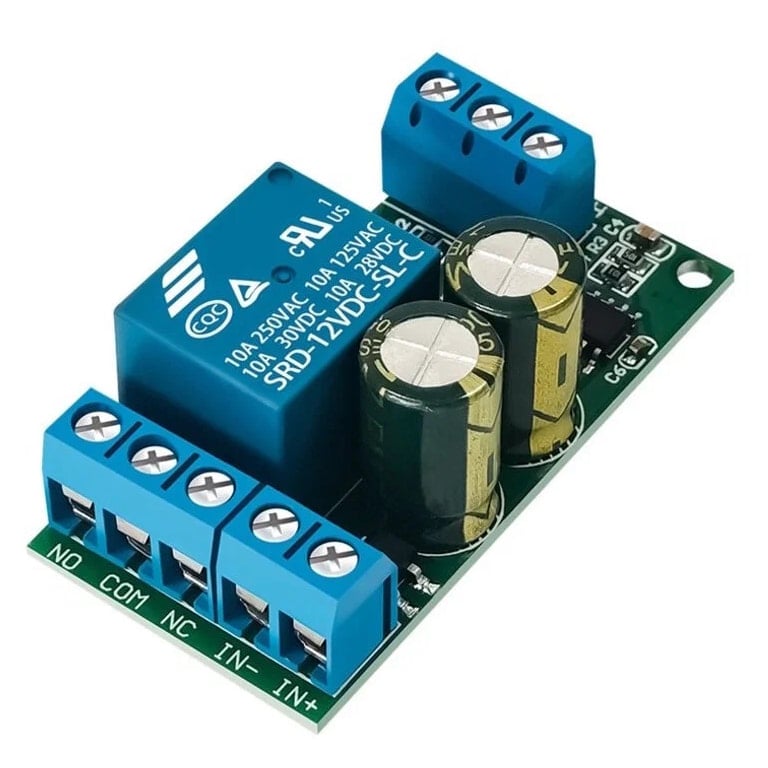

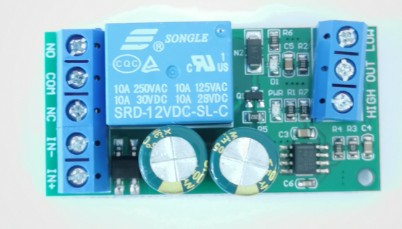

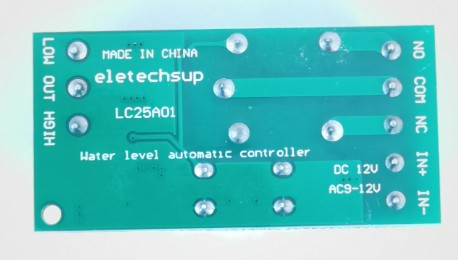

Реле контроля уровня воды LC25A01 предназначено для поддержания заданного уровня воды и иных токопроводящих жидкостей в цистернах, баках и иных накопительных емкостях. Также может использоваться для контроля уровня жидкости в дренажных колодцах.

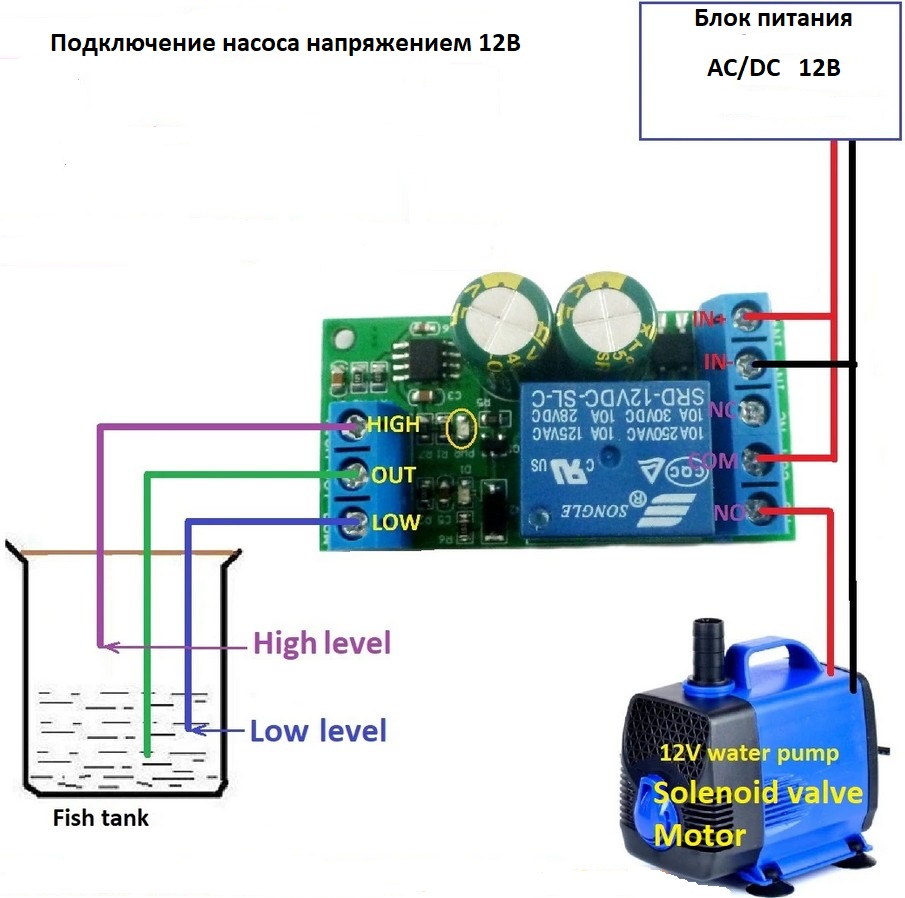

К реле подключаются три погружных токопроводящих датчика (контакта) при замыкании которых через воду (жидкость) происходит включение/выключение различных исполнительных устройств: насоса, клапана, светового или звукового сигнализатора и т.п..

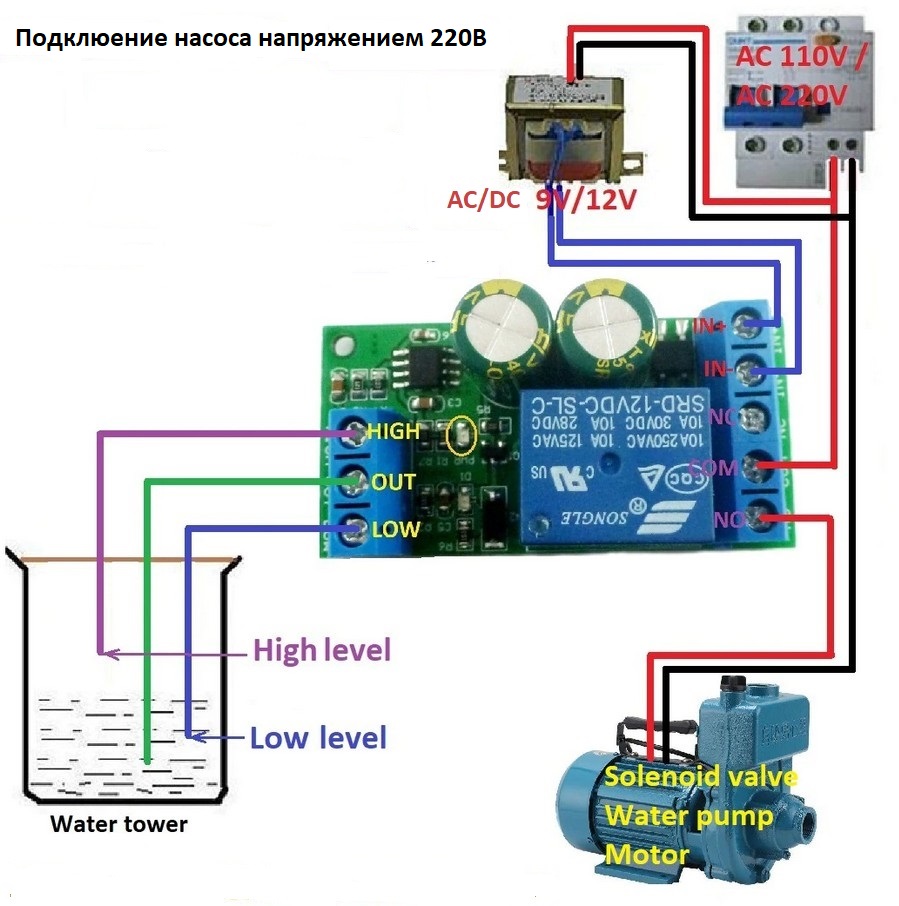

Питается от источника питания постоянного или переменного тока с напряжением 12 Вольт. Для безопасности подключения и эксплуатации используйте источники питания (блоки питания), гальванически развязанные с высоковольтными источниками (промышленной сетью, электрогенератором).

Принцип работы:

• Для данной платы не требуется как таковой датчик уровня, достаточно зачищенного на 2 см электрического провода, погруженного в жидкость на заданный уровень. Для продолжительной и надежной работы в грязной воде в качестве датчика рекомендуется использовать толстый медный провод или нержавеющий подвес.
• Реле включается при размыкании через жидкость всех трех контактов — High, Low и Out;
• Реле выключается при замыкании всех трех контактов — High, Low, Out;
• Реле сохраняет текущее состояние, когда через жидкость замкнуты два контакта Low и Out, а High находится выше уровня жидкости.
