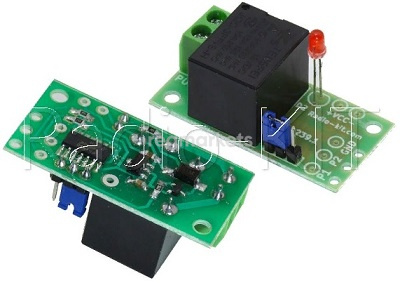

Печатная плата с компонентами и инструкцией в упаковке.
  Данный конструктор позволяет собрать устройство управления водяным насосом с функцией выбора автоматической накачки или выкачки резервуара с водой.
Принципиальная схема
Радиоконструктор RA239. Устройство управления водяным насосом

  Схема собрана на цепочке из 4-х логических элементов 2ИЛИ-НЕ, формирующих выходной сигнал в виде логического 0 или 1, сигнализирующий о состоянии наполненности ёмкости с водой. Для определения уровня жидкости используются два датчика: P1, P2. P1 является датчиком минимального уровня воды, P2 - максимального уровня. К выводу COM подключён проводник, расположенный на дне ёмкости. Если ёмкость металлическая, то её можно подключить к выводу COM непосредственно.

  Положение джампера на разъёме К1 определяет режим работы схемы (накачка или выкачка). Если джампер замыкает контакты 1 - 2, то при пустом резервуаре логический уровень на выводах 9 и 2, 3 микросхемы U1 высокий, на выводе 13 появится также высокий уровень, транзистор Q1 откроется и скоммутирует реле K2. При заполнении резервуара до уровня P1, на выводе 9 появится низкий уровень, однако реле будет замкнутым. Как только уровень воды достигнет P2, на 1, 2 появится низкий уровень, на 13 - также низкий, что приведёт к закрытию Q1 и разрыву K2 соответственно. Если джампер замыкает 2 - 3, то состояние работы реле определяется выводом 4 DD1, уровень которого противоположный 13. При таком положении джампера схема работает в режиме выкачки воды из резервуара.

  Светодиод D3 сигнализирует о работе схемы.
  В качестве датчиков можно использовать стальные штыри соответствующей длины.

Схема расположения элементов
Радиоконструктор RA239. Устройство управления водяным насосом

Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: 35 мА.

Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

Примечание:
  • Положение датчиков строго должно соответствовать инструкции.
  • В случае применения схемы в режиме откачки воды придерживаться правил эксплуатации используемого насоса.
  • Ток нагрузки не должен превышать максимальный ток реле.
