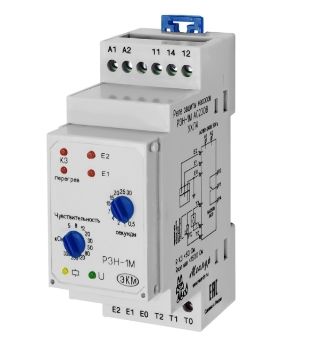

Реле защиты насосов РЗН-1М АС230В УХЛ4

Артикул: РЗН-1М АС230В УХЛ4
Производитель:  Меандр
Артикул: РЗН-1М АС230В УХЛ4
Штрих-код: 2000000123684
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 9 Апреля
  • Доставим по Екатеринбургу 9 Апреля
  • Отправим в другой город 10 Апреля
Подбор Доставка Оплата Скидки Сервис-центр

Описание

  • Защита насосов, имеющих встроенные датчики перегрева и наличия жидкости, от перегрева или попадания внутрь воды
  • Отключаемая функция термисторной защиты двигателя насоса
  • Возможна работа с биметаллическими датчиками температуры
  • Выходной контакт - 1 переключающая группа (250В/3А)

Назначение реле

Реле защиты насосов РЗН-1М разработано специально для защиты насосов, имеющих встроенные термисторные или биметаллические датчики температуры от перегрева, а также, для обнаружения утечек в сочетании с «кондуктивными электродами». При погружении электрода Е1 или Е2 в проводящую жидкость, по цепи протекает небольшой переменный измерительный ток. Он сигнализирует о наличии токопроводящей среды в месте установки электродов.

ВНИМАНИЕ:  Реле не предназначено для установки во взрывоопасных зонах!
  Разрешается подключать электроды внутри «взрывонепроницаемой оболочки» взрывозащищённых двигателей.

Работа реле

Реле защиты насосов состоит из реле термисторной защиты и реле контроля датчиков. Схема подключения реле приведена на рисунке ниже. Напряжение питания подаётся на клеммы А1-А2, датчики утечки подключаются к клеммам Е0, Е1 и Е2, цепь термисторной защиты в клеммам Т0, Т1 и Т2.

Подключение цепи термисторной защиты производится в зависимости от типа защиты двигателя насоса. При использовании двигателя, оборудованного встроенным термореле контакты термореле подключаются к клеммам Т1-Т2. При использовании двигателя оборудованного термисторной защитой (встроенные позисторы), измерительная цепь подключается к клеммам Т2-Т0. Если тепловая защита двигателя не предусмотрена на контакты Т1-Т2 устанавливается перемычка. Контакты встроенного реле и цепи защиты двигателя имеют гальваническую развязку от цепей датчиков.

При подаче напряжения питания загорается зелёный индикатор «U», реле проверяет цепь термисторной защиты на обрыв,КЗ и номинальное сопротивление позисторов в холодном состоянии, после чего даёт команду на включение насоса при этом загорается жёлтый индикатор «». При неисправности в цепи термисторной защиты, включается соответствующий индикатор и реле не даст насосу включиться.

При не погруженных (сухих) электродах (отсутствие тока в измерительных цепях Е1, Е2) реле включено, горит жёлтый светодиод. При наличии тока в измерительной цепи Е1,Е2 реле выключается, при этом включается красный индикатор Е1 или Е2 в зависимости от канала, в котором обнаружена утечка.

Задержка срабатывания включения устанавливается поворотным регулятором в диапазоне от 0,5 до 30 секунд. В процессе отсчёта задержки срабатывания красные индикаторы Е1,Е2 датчиков будут мигать.

Чувствительность каналов измерения утечки Е1, Е2 устанавливается поворотным переключателем «чувствительность». Пороги срабатывания датчиков устанавливаются в зависимости от характера проводящей жидкости и формы электродов

ВНИМАНИЕ: При срабатывании защиты двигатель насоса отключается за 0,5с.

Технические характеристики

Номинальное напряжение питания, В AC230
Допустимое напряжения питания, В АС170-270
Потребляемая мощность, ВА 2
Количество каналов измерения уровня жидкости, шт. 2
Чувствительность канала, кОм 5, 8, 12, 20, 30, 50, 80, 120, 200, 300
Задержка отключения/включения насоса, с 0,5, 1, 2, 4, 7, 10, 15, 20, 25, 30
Количество позисторов в измерительной цепи электромотора, не более, шт. 6
Функция контроля К3 есть
Сопротивление Rнагр. (выключение реле), кОм 3,6 ± 5%
Сопротивление Rохл. (включение реле), кОм 1,5 ± 5%
Сопротивление Rкз при К3 позисторов (выкл.реле), менее, Ом 40
Сопротивление в измерительной цепи в холодном состоянии, Ом 60 ± 5%
Макс. длина проводки для распознавания К3, м 2х100 (при 0,75мм2), 2х400 (при 2,5мм2)
Время реакции, не более, с 0,5
Количество и тип контактов 1 переключающая группа
Максимальное коммутируемое напряжение, В 250
Максимальное коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 1250/150
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1), А 3
Диапазон рабочих температур, °С -25…+55 (УХЛ4)
Диапазон температуры хранения, °С -40…+55
Режим работы круглосуточный
Рабочее положение в пространстве произвольное
Габаритные размеры мм 35х90х63
Вес кг 0,2
