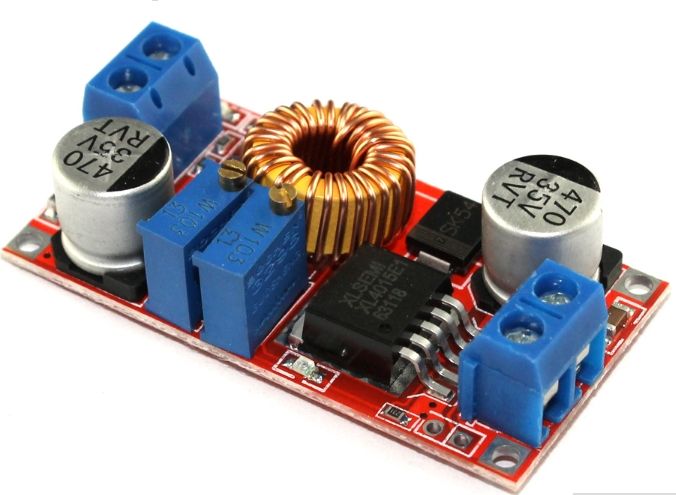

Регулируемый понижающий преобразователь напряжения 0-5А, вход 8-36 В, выход 1.25-32В. XL4015 205248

Артикул: 205248 (XL4015)

Регулируемый понижающий преобразователь напряжения 0-5А, вход 8-36 В, выход 1.25-32В. XL4015 205248

Минимум вход. напряжения, В: 7
Максимум вход. напряжения, В: 35
Минимум вых. напряжения, В: 1.2
Максимум вых. напряжения, В: 30
Тип преобразователя: понижающий
Исполнение: Встраиваемое
Номинальный ток, А: 5
Артикул: 205248 (XL4015)
Штрих-код: 2000000023717
Наличие:  9 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 22 Апреля
  • Отправим в другой город 22 Апреля

240 р. 250 р.

В корзину

1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Технические характеристики

Входное напряжение 8—36 В
Выходное напряжение 1.25—32 В
Выходной ток регулируемый, максимальный 5 А (рекомендуется радиатор)
Эффективность преобразования 92% (наивысший)
Частота переключения ШИМ 150 кГц

Использование для заряда аккумулятора:

  1. Узнайте напряжение и ток заряда вашей аккумуляторной батареи;
  2. Отрегулируйте выходное напряжение потенциометром до напряжения заряда аккумулятора (по часовой стрелке увеличение напряжения, против часовой стрелки уменьшение напряжения);
  3. Используя мультиметр отрегулируйте выходной ток короткого замыкания отрегулировав потенциометр (ток заряда батареи 0,1 от емкости).

Вопросы и отзывы (6)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
vels7
Соответствует ли изображение на рисунке названию артикула: LM4385 ,указанным параметрам и стоимости? Спасибо.Владимир г Оренбург.
Имя Цитировать
Евгений Жданов
Добрый день, Владимир!
Изображение и цена соответствует. При нагрузке свыше 3 А желательно ставить радиатор.
Имя Цитировать
vels7
Спасибо Евгений! А то на другом сайте неверно описали подобное изделие,а вот за полную и достоверную информацию Вам и сайту уважение и пожелание всего наилучшего! Владимир г Оренбург.
Имя Цитировать
vels7
Спасибо! Получил быстро и без повреждений. Что больше всего обрадовало,так это качественное выполнение заказа,очень малые сроки и сам преобразователь,неожиданно для меня,собран на новой мощной микросхеме XL4015 E1 (которая действительно 5 Амперная).И действительно соответствует преобразователь рисунку и описанию.Очень Вам благодарен и спасибо за совет - при прохождении тока 3А и более,позабочусь о наличии радиатора охлаждения.С благодарностью Владимир г Оренбург.
Имя Цитировать
Николай Ефремов
Спасибо за отзыв, Владимир!
Имя Цитировать
vels7
Устройство замечательное.С блока питания ноутбука 18.3V 3.5A подал питание,на выходе преобразователя установил 15.0V .Как раз для IMAX B6.На этом уровне и при подаче с другого блока питания 19.5V,тоже держится 15.0V .То есть ограничение до нужного напряжения настроено. Теперь при подключении другого блока питания с рабочим током до 2.15A и напряжением 14.21 ,на выходе преобразователя 14.20V ,без каких либо регулировок выходного напряжения в моём случае такой использую постоянно для зарядного устройства IMAX B6 при зарядке Li и NiMh аккумуляторов.При подключении следующего источника напряжения величиной 5.13V нагрузкой до 2A,на выходе преобразователя напряжение 5.11V,а это напряжение нужно для другого зарядного устройства XTAR VC4 (для его питания нужно 5.0V 2-3A. /Можно при необходимости и с блока 19-20V 6.5A получить 5.0V с большим током нагрузки,например от 2.5 до 4-5A,оснастив мощную микросхему дополнительным радиатором/. Для меня универсальность ограничения до 15V или прохождение напряжения ниже выставленного,кстати без потери тока, очень понравилось,универсальность преобразователя и стабильность напряжения и тока на выходе,порадовала. Ещё в преобразователе три светодиода - зелёный,синий,красный,при настройке скажем 4.2V  на выходе преобразователя,а при подключении через амперметр заряжаемый аккумулятор, установить ток 0.5A,этот преобразователь зарядив LiPo аккумулятор покажет загоревшимся светодиодом зелёного цвета окончания зарядки.В общем очень рад,что у Вас заказал такой превосходный преобразователь напряжения с ограничением выходного тока и имеющего свойство стабилизировать ток нагрузки. Спасибо! Удачи Вам! Владимир г Оренбург.
Имя Цитировать
