Хорошие технические характеристики- диапазон конвертации, шаг установки напряжения, высокие нагрузочные характеристики в совокупности с большим STN LCD-дисплеем и сборным корпусом, входящим в комплект поставки, делают прибор востребованным опытными конструкторами и радиолюбителями, будет также полезен и интересующимся техникой пользователям.

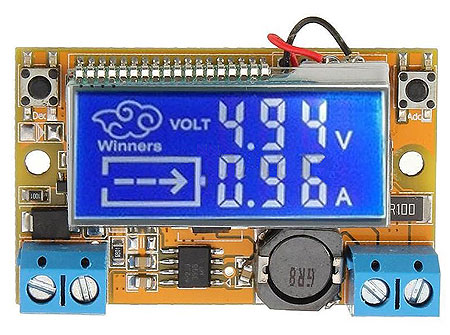

Конвертер выполнен на микроконтроллере STM8S003K3 компании STMicroelectronics в корпусе LQFP32 на печатной плате, на которой установлены кнопки управления, дисплей, клемники для подключения входных и выходных проводов, радиокомпоненты схемы. В устройстве используется высококонтрастный жидкокристаллический дисплей синего цвета свечения (цвет символов – белый), с широким углом обзора.

При подаче входного напряжения на дисплее появляется следующая информация:
- последнее выставленное значение выходного напряжения (в данном случае 5,45 В);
- и, в случае, если нагрузка не подключена, символически
отображается значок полостью заполненной батареи и значение выходного тока (без нагрузки = 0);
- логотип производителя;

При подключении нагрузки изменяется символ батареи и значение выходного тока становится ненулевым.

Установка выходного напряжения конвертера производится кнопками в соответствии с изображением.
Пи каждом нажатии на кнопку, устанавливаемое значение изменяется на 0,04 (в диапазоне от 10 до 16 В отображается только старший разряд). При нажатии и удерживании кнопки изменение происходит быстро в течении всего времени удержания.

Конвертер будет работать некорректно, если выходное напряжение будет меньше входного менее чем на 1,5 В.

Основные технические характеристики:
Входное напряжение U вх, В - 4,75…..23
Входное рекомендуемое напряжение, В - 5…..20
Выходное напряжение, U вых, В - 0…..15
Шаг регулировки, В - 0,04
Максимальный выходной ток, Iвых, А - 3 А (кратковременно)*
Рекомендуемый выходной ток, Iвых, А - 2 А
Тип и размер LCD дисплея, мм - STN, 37,5 х 17
Размеры, мм - 62 х 44 х 18
* - при длительном использовании предусмотреть теплоотвод
