Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором SCV0033-12V-5A-R

Артикул: SCV0033-12V-5A-R
Производитель:  Smartmodule
Минимум вход. напряжения, В: 13.5
Максимум вход. напряжения, В: 40
Минимум вых. напряжения, В: 12
Максимум вых. напряжения, В: 12
Тип преобразователя: понижающий
Исполнение: Встраиваемое
Номинальный ток, А: 5
Артикул: SCV0033-12V-5A-R
Штрих-код: 2000000012094
Наличие:  2 шт.
  • Самовывоз из магазина в Екб. завтра
  • Доставим по Екатеринбургу 1 Апреля
  • Отправим в другой город 1 Апреля
1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

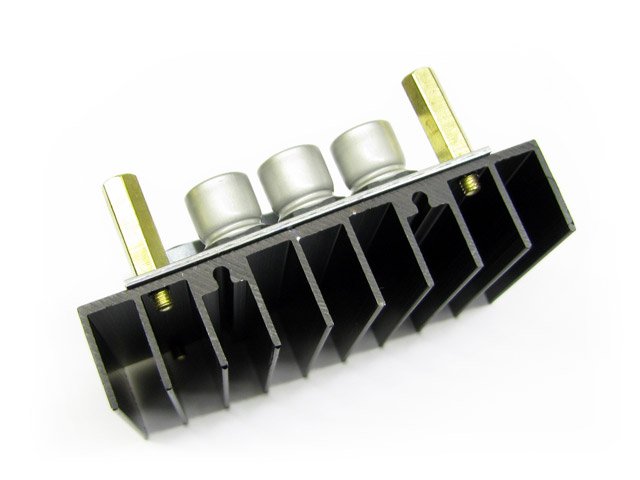

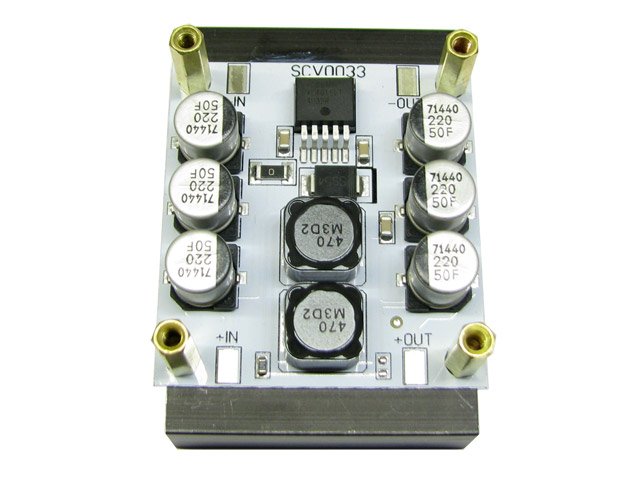

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.

Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Технические характеристики

Входное напряжение 13,5..40 В
Выходное напряжение 12,0 В
Выходной ток во всем диапазоне напряжений 0..5 А
Ограничение выходного тока 5..6 А
Частота преобразования 150 КГц
Температура радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 5А 65° С
КПД при Uвх = 25 В, Iвых = 5А 91%
Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 150 мВ
Диапазон рабочих температур -40..85° С
Защита от переполюсовки нет
Размеры модуля 55 х 51 х 31 мм
Вес модуля с радиатором 72 г
