Назначение корпуса приборного

Корпус приборный алюминиевый PCBBOX предназначен для монтажа электронных устройств в корпусе.

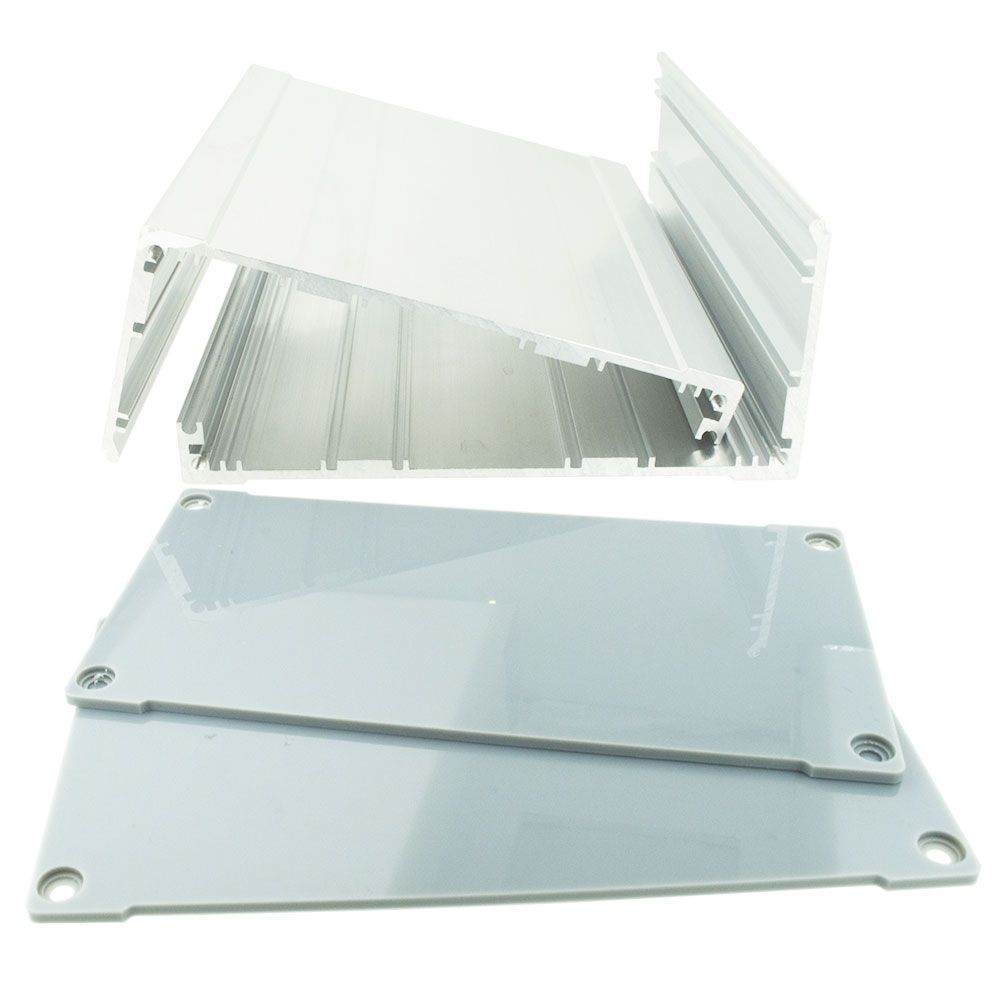

Конструктивно состоит из двух симметричных половин профиля из "сырого" (необработанная поверхность) экструдированного алюминия и двух торцевых панелей толщиной 2 мм с отверстиями под четыре винта потай.

Корпус разработан специально для конституирования широкого спектра приборов.

Внешние размеры корпуса без торцевых панелей - 112x59x200 мм.

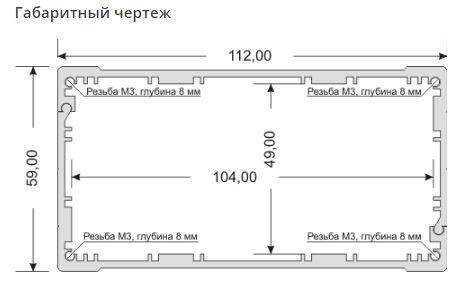

Габаритные размеры корпуса PCBBOX-112x59x200

Особенности приборного корпуса PCBBOX

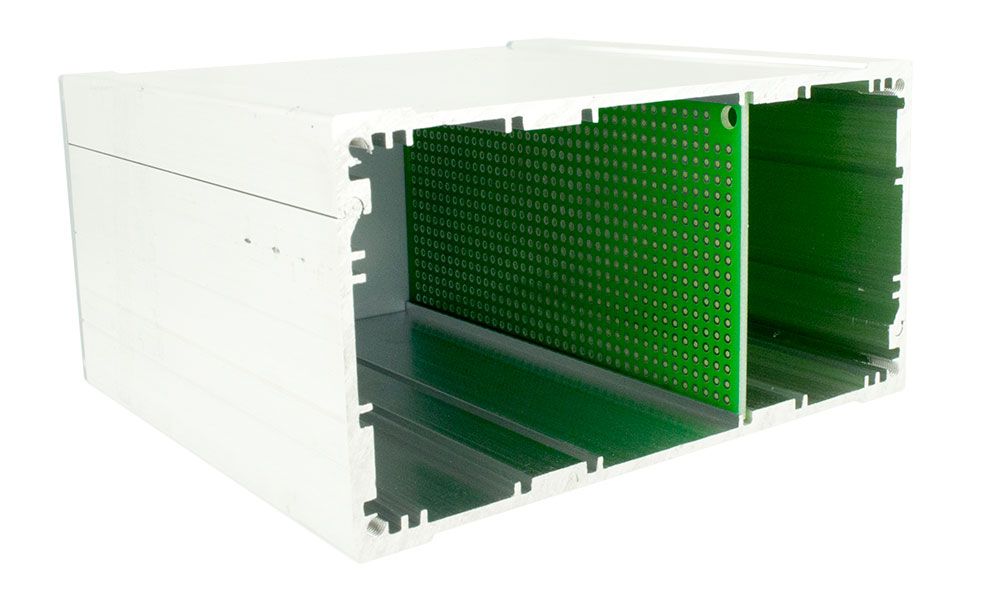

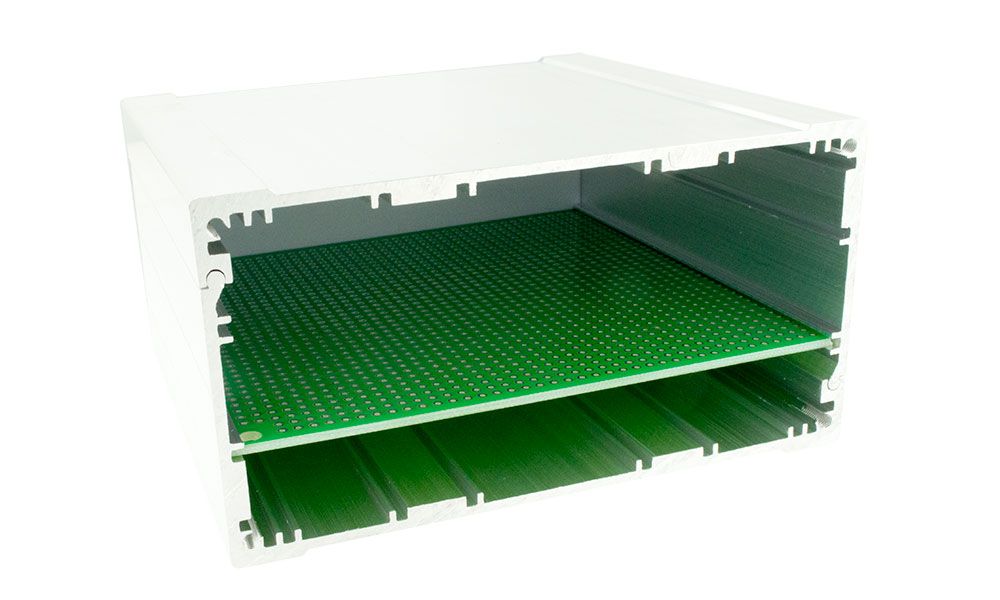

• Пазы шириной 2 мм позволяют установить платы и экранирующие элементы до четырех штук горизонтально или до восьми - вертикально;
• Терморебро шириной 10 мм и толщиной 4 мм для установки силовых элементов для максимального отвода тепла в корпус. Ребро позволяет просверлить в нем отверстие и нарезать резьбу для крепления силовых элементов;
• Стенки минимальной толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла от силовых элементов прибора;
• Площадь внешней поверхности корпуса 342 кв.см;
• Половинки корпуса соединяются между собой простым защелкиванием и фиксируются винтами в отверстия торцевых панелей;
• Корпус идеален для изготовления источников питания, преобразователей, усилителей, передатчиков, приемников и других электронных приборов.

Преимущества алюминиевого корпуса серии PCBBOX в сравнении с обычными корпусами:

• Механическая прочность;
• Множество вариантов установки плат (12 вариантов и их комбинации);
• Частичная экранировка от электромагнитных помех;
• Корпус одновременно является радиатором;
• Возможность вырезать в торцевых панелях отверстия под нужды конкретного прибора;
• Запасные торцевые панели (отдельный товар) дают возможность в последствии из старого прибора изготовить новый;
• Простая разборка и полная доступность к содержимому прибора;
• Легкий "переезд" из корпуса PCBBOX меньшего размера в другой корпус PCBBOX большего размера, при модернизации прибора.
