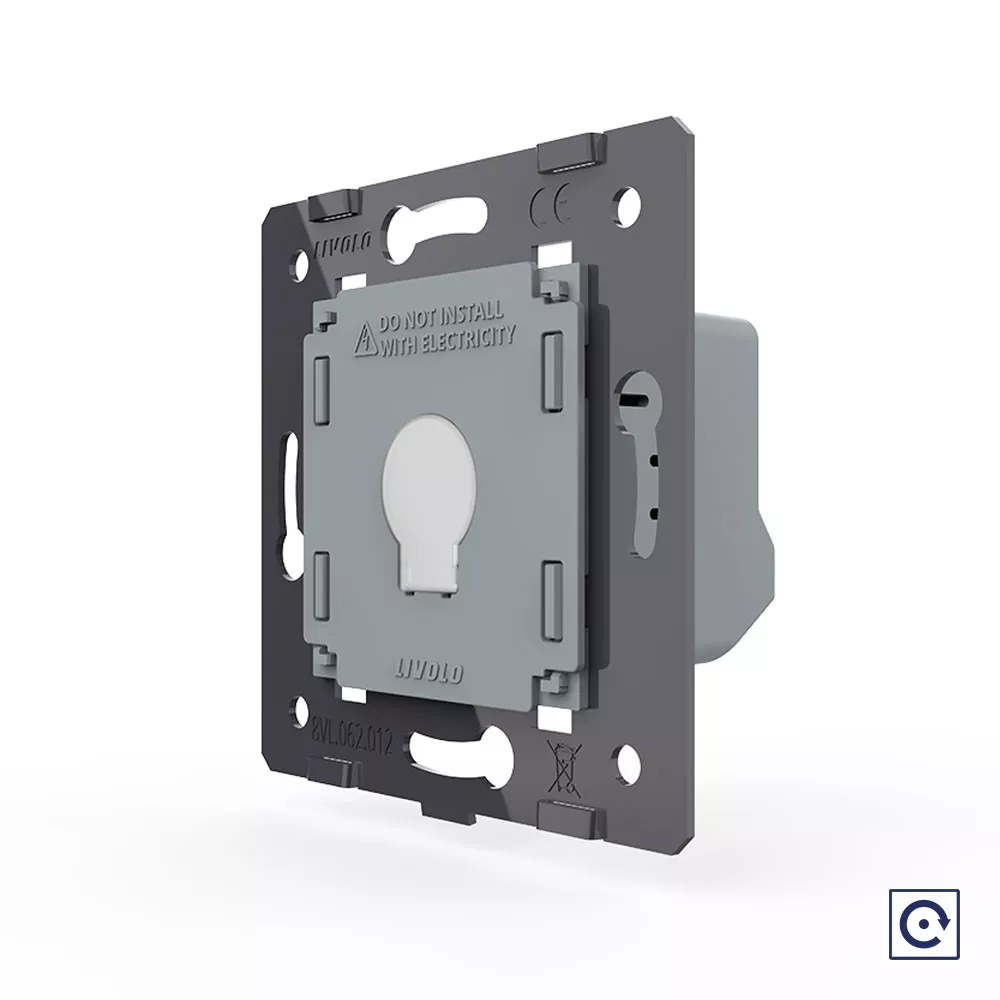

Механизм одноклавишной сенсорной кнопки LIVOLO VL-FC1B-2G предназначен для использования с устройствами, в основе принципа работы которых лежит реле, или где необходимо подать импульс 220В на устройсто.

Управление нагрузкой осуществляется в режиме "включить-выключить" по принципу дверного звонка, т.е. контакт замкнут только во время прикосновения к сенсору. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на сенсорный.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплект не входит).

Возможные сферы применения

• Мастер кнопка совместно с контактором - выключение света во всей квартире одним выключателем.
• Управление светом с нескольких мест совместно с реле.
• Диммирование с нескольких мест совместно с импульсным DIM реле.
• В качестве кнопки дверного звонка совместно с "колоколом".
• Для Умного дома совместно с реле.
• Для других устройств, где есть необходимость подать импульс на устройство.

Эксплуатация

1. Коснитесь сенсора для вкл. Выключатель находится в состоянии "включен" только во время прикосновения к сенсору.
2. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен (в момент прикосновения к сенсору), синий цвет - выключен.
3. Рабочее напряжение: 110-240 В, 50-60 Гц.
4. Мощность нагрузки: - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
6. Подходит для эксплуатации с модулями, в основе работы которых лежит реле.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Срок службы: 30 000 переключений. Гарантия 24 мес.

Комплектация

1. Механизм выключателя.
2. Металлический суппорт для крепления.
3. БЕЗ стеклянной панели. Приобретается отдельно.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза). Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель. В комплект не входит, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.
