Шаговый двигатель 17HS1352-P4130

Артикул: 17HS1352-P4130

Шаговый двигатель 17HS1352-P4130

Артикул: 17HS1352-P4130
Штрих-код: 2000000168609
Наличие:  3 шт.
  • Самовывоз из магазина сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра
Подбор Монтаж Доставка Оплата Скидки Сервис-центр

Описание

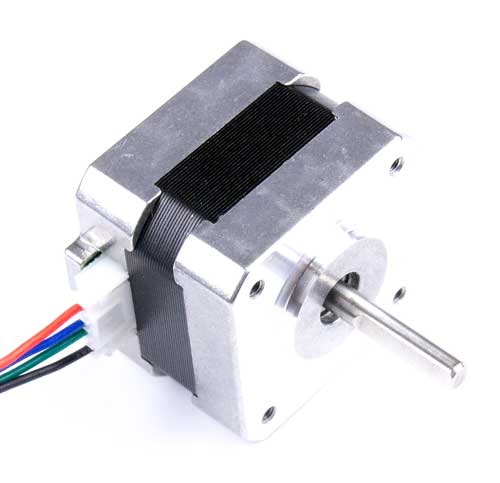

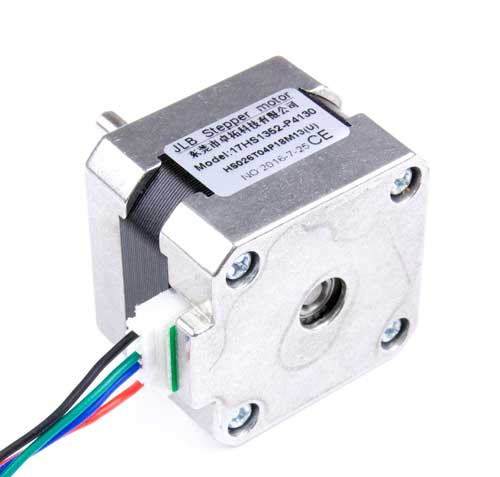

Шаговый двигатель 17HS1352-P4130 — является гибридным, биполярным, шаговым двигателем с четырьмя выводами от обмоток, для управления вращением ротора.

Характеристики:

Номинальное напряжение: 12 ... 24 В.
Номинальный ток фазы: 1,33 А.
Количество полных шагов за 1 оборот: 200.
Угол полного шага: 1,8°.
Сопротивление обмотки фазы: 2,1 Ом.
Индуктивность фазы: 2,5 мГц.
Крутящий момент: 2,2 кг/см.
Момент инерции ротора: 35 г/см2.
Диаметр вала: 5 мм.
Длина вала: 23 мм.
Габариты: 42X42X34
Вес 250 г.
Подключение
Двигатель имеет порт XH2.54 из 6 выводов для подключения шлейфа. Два крайних левых вывода электрически соединены между собой, как и два крайних правых вывода порта. К порту подключается четырехпроводной шлейф. Чёрный и зелёный провод - выводы обмотки AA, а синий и красный провод - выводы обмотки BB.
Питание
Двигатель работает от сигналов с напряжением от 12 до 24 В.
Подробнее о двигателе
Шаговый двигатель это двигатель, ротор которого вращается не постоянно, а шагами. Полный оборот ротора состоит из нескольких шагов. Меняя форму сигнала, количество импульсов, их длительность и фазовый сдвиг, можно задавать скорость вращения, направление вращения и количество
