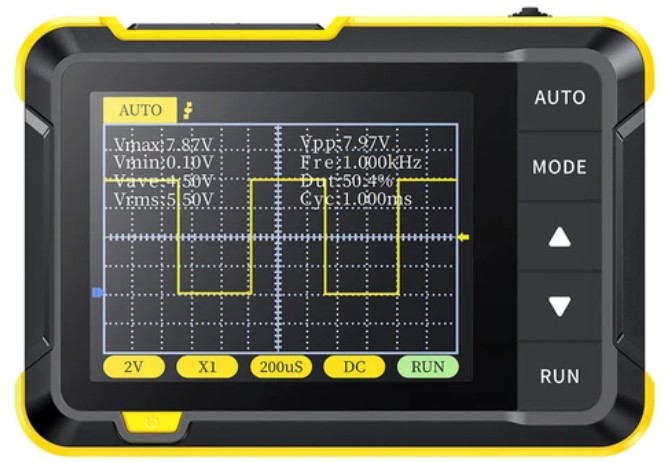

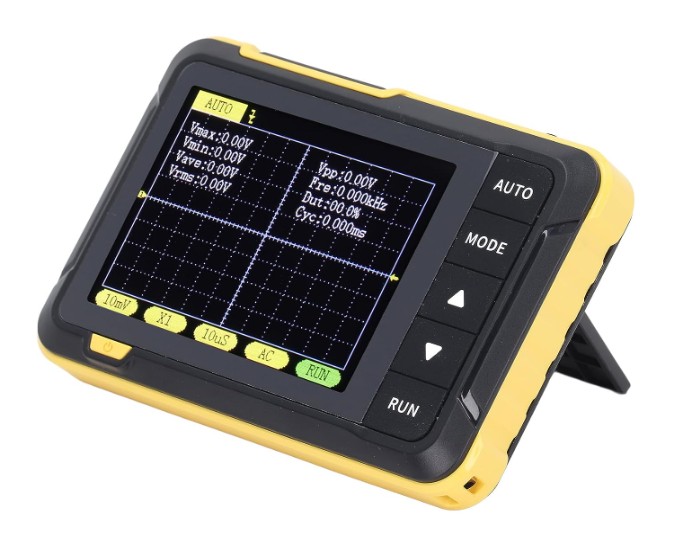

Цифровой осциллограф FNIRSI DSO152 - портативный осциллограф, который предназначен для индустрии технического обслуживания и научно-исследовательского образования. Осциллограф имеет частоту дискретизации 2,5 MSa/s в реальном времени, аналоговую полосу пропускания 200 кГц и полные функции триггера (одиночный, нормальный и автоматический). Его можно свободно использовать как для периодических аналоговых сигналов, так и для непериодических цифровых сигналов, он может измерять напряжения до ±400В. Оснащенный эффективной кнопкой AUTO, он может отображать измеренную форму волны без громоздких регулировок. Оснащен 2.8" ЖК экраном разрешением 320*240. Встроенная литиевая батарея 1000 мА*ч позволяет использовать прибор на протяжении до 4 часов.

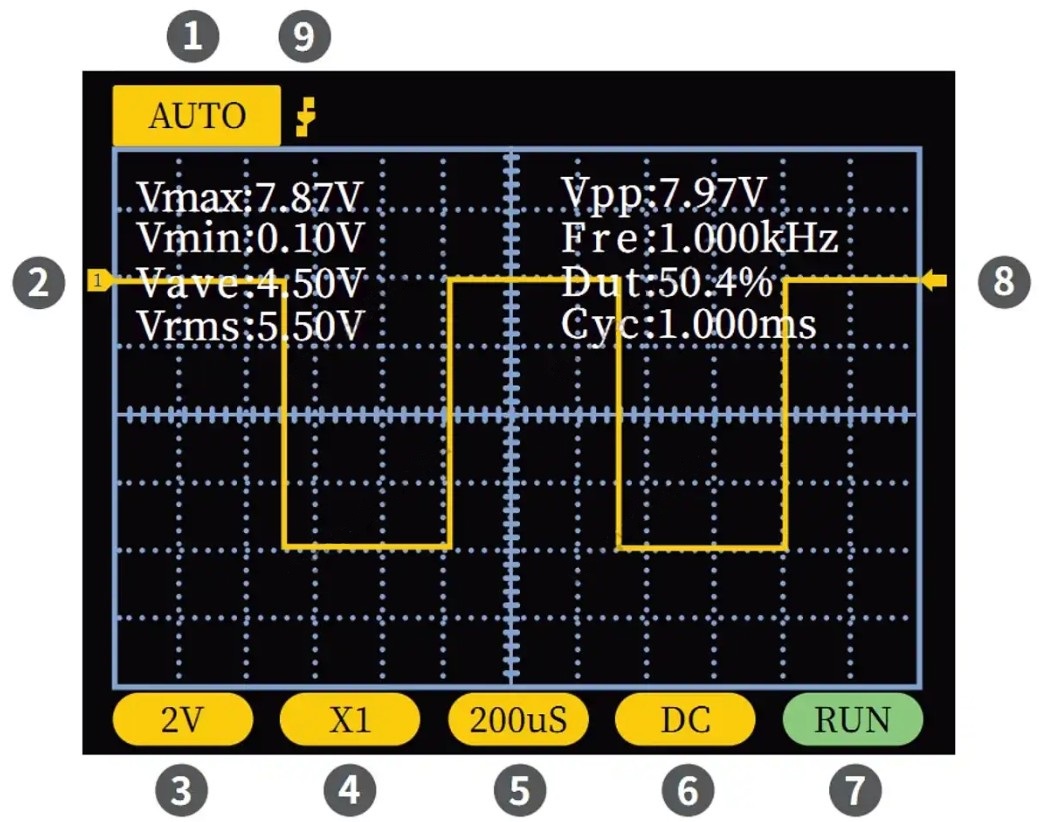

1. Индикатор режима триггера: Auto - автоматический триггер, Single - одиночный триггер, Normal - нормальный триггер.
2. Базовая линия отображает позицию с напряжением 0 В.
3. Чувствительность по вертикали, т.е. напряжение в одной клетке по вертикали.
4. Режим делителя 1X/10X, должно соответствовать значению установленному на щупе. Если на щупе режим 1X, на осциллографе тоже необходимо установить 1X. Режим 1X измеряет диапазон напряжений ±40V, 10X измеряет диапазон ±400V
5. Временная база по горизонтали. Отображает время в одной большой клетке по горизонтали.
6. Индикатор режима входа: AC - переменный ток, DC - постоянный ток.
7. RUN означает рабочий режим, STOP режим остановки (обновление данных на экране останавливается).
8. Индикатор положения триггера
9. Индикатор края триггера (фронт, спад)
