Радиоконструктор RI032. Цифровой осциллограф DSO138

Радиоконструктор RI032. Цифровой осциллограф DSO138
Производитель:  РадиоКИТ
Артикул: RI032
Штрих-код: 2000000135106
Наличие:  1 шт.
  • Самовывоз из магазина сегодня
  • Доставим по Екатеринбургу 27 Августа
  • Отправим в другой город 27 Августа

2 100.00 р.

В корзину

Подбор Монтаж Доставка Оплата Сертификаты Сервис-центр

Описание

Характеристики осциллографа DSO138

Характеристика Значение
Максимальная частота дискретизации 1 Msps
Полоса пропускания 0-200 кГц
Диапазон чувствительности 10mV/div - 5V/div
Максимальное входное напряжение (пробник 1х) 50 В
Входное сопротивление/емкость 1МОм/20пФ
Разрешение 12 бит
Дисплей TFT, 2.4”, 320х240
Длина записи 1024 точек
Горизонтальная развертка 500s/Div -- 10us/Div
Синхронизация Авто, Норм, Одиночный
Диапазон синхронизации 50%
Напряжение питания 9 VDC (8-12)
Потребляемый ток 120 mА
Размеры 117 x 76 x 15 мм
Вес 70 г (без пробников )

     Несмотря на «скромные» технические характеристики прибор достаточно хорош, что бы визуализировать сигналы в электрической схеме, что в ряде случаев может значительно сократить время настройки или ремонта электронных приборов с использованием мультиметра.

Комплектация

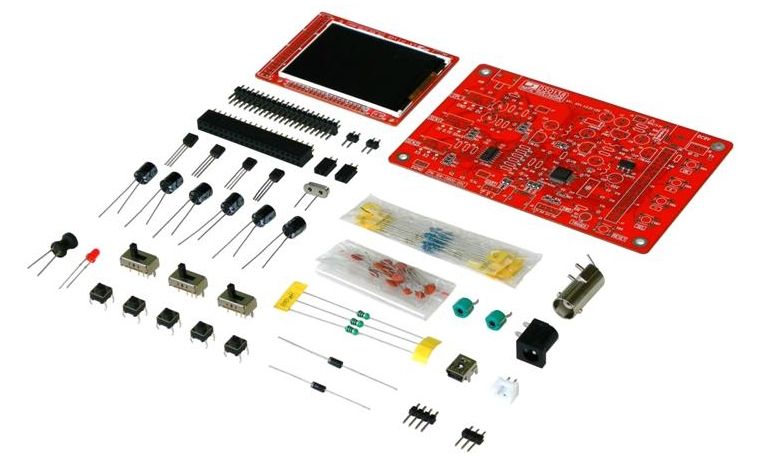

     Радиоконструктор упакован в полиэтиленовый пакет с замком, внутри элементы по группам разложены в маленькие пакетики, TFT экран упакован в «пузырчатую» пленку. В комплекте должна быть инструкция по сборке, но иногда поставщик забывает ее положить, и тогда ее можно скачать в интернете на сайте производителя http://www.jyetech.com/Products/LcdScope/e138.php. Инструкция пошаговая и достаточно подробная, включает информацию по отладке, настройке и проверке собранного осциллографа. В комплекте есть также щуп- пробник 1:1. Необходимо сказать, что существует 2 варианта радиоконструктора, в одном случае на печатной плате установлены микросхемы и SMD- компоненты, а во втором - только микросхемы. Тогда в комплекте есть еще отдельная схема установки и перечень номиналов SMD – компонентов.
